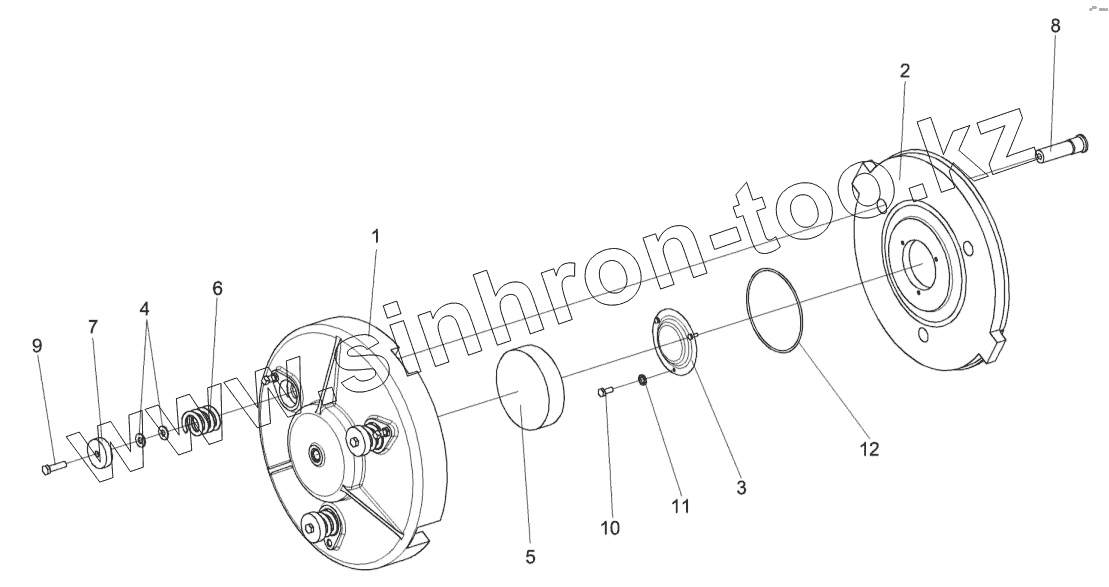

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Механизм нажимной КВС-1-0151020

Тип техники

Марка

Модель

Схема

КВС-1-0151020

1

2

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0151020	КВС-1-0151020		Механизм нажимной
1	КВС-1-0151107А		Крышка
2	КВС-1-0151030		Диск
2	КВС-1-0151201		Диск нажимной
3	КВС-1-0151402		Крышка
4	КВС-1-0151403		Шайба
5	КВС-1-0151601		Поршень
6	КВС-1-0151603		Пружина
7	КВС-1-0151606		Тарелка
8	КВС-1-0151608		Палец
9	БолтМ12-6gх45-7796		Болт М12-6gх45-7796
10	БолтМ6-6gх16-7798		Болт М6-6gх16-7798
11	Шайба6Т.65Г-6402		Шайба 6Т.65Г-6402
12	165,00-4,0072NBR872		Кольцо круглого сечения
