Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Капот верхний КВС-2-0162000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

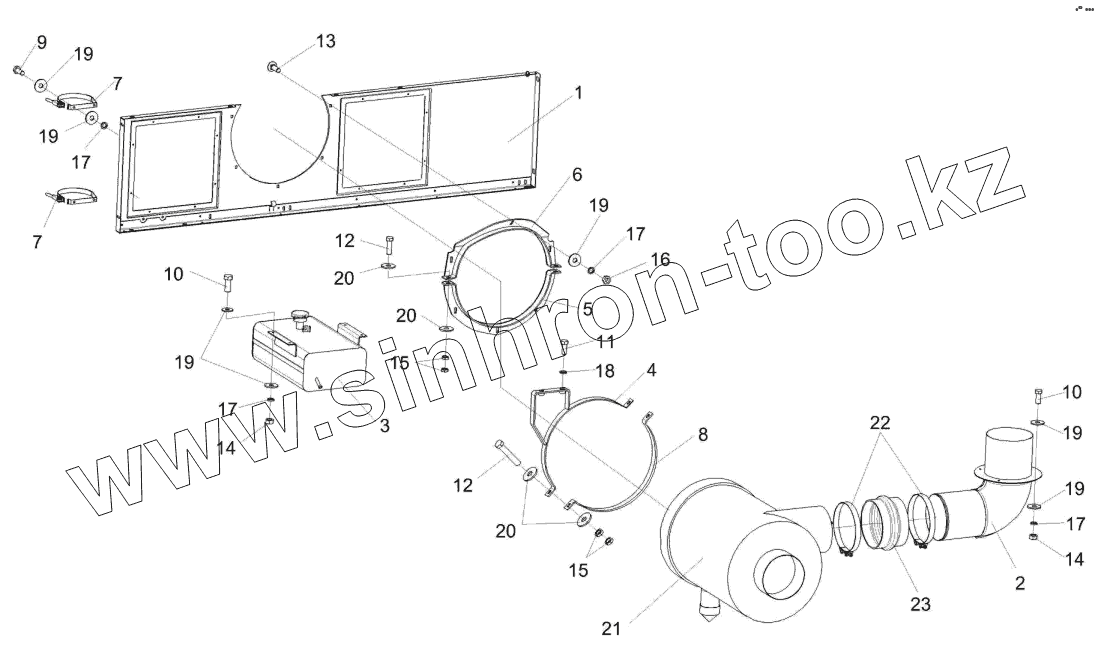

КВС-2-0162000
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
14
14
15
15
16
17
17
17
17
18
19
19
19
19
19
19
20
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0162000 КВС-2-0162000 Капот верхний
1 КВС-1-0162090-01 Панель
2 КВС-2-0150080 Патрубок
3 КВС-2-0154000Б Бачок расширительный
4 КВС-1-0150030 Хомут
5 КВС-1-0162130 Хомут нижний
6 КВС-1-0162140 Хомут верхний
7 КЗР0200260 Хомут
8 КВС-1-0150418 Хомут
9 БолтМ8-6gх16-7796 Болт М8-6gх16-7796
10 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
11 БолтМ10-6gх25-7796 Болт М10-6gх25-7796
12 БолтМ10-6gх55-7796 Болт М10-6gх55-7796
13 БолтМ8-6gх25-7802 Болт М8-6gх25-7802
14 ГайкаМ8-6G-2526 Гайка М8-6G-2526
15 ГайкаМ10-6G-2526 Гайка М10-6G-2526
16 ГайкаМ8-6G-5915 Гайка М8-6G-5915
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
18 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
19 ШайбаА8.01-6958 Шайба
20 ШайбаА10.01-6958 Шайба А10.01-6958
21 G180031 Воздухоочиститель
22 P148349 Хомут P148349
23 P11-2608 Патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
