Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Капот верхний КВС-2-0162000

Тип техники

Марка

Модель

Схема

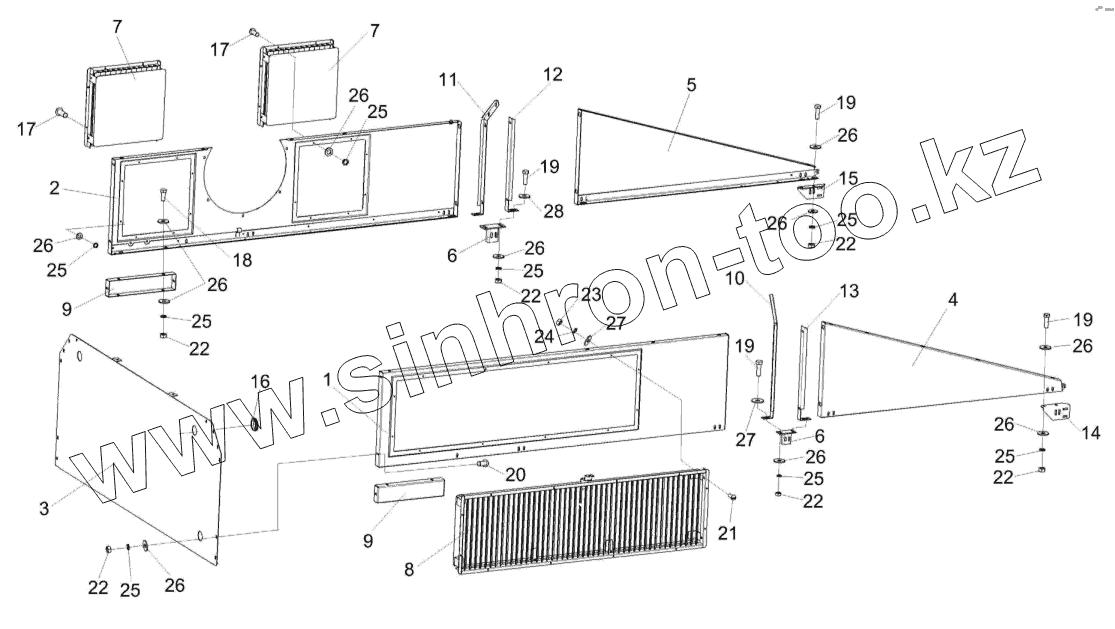

КВС-2-0162000

1

2

3

4

5

6

6

7

7

8

9

9

10

11

12

13

14

15

16

17

17

18

19

19

19

19

20

21

22

22

22

22

22

22

23

24

25

25

25

25

25

25

25

25

26

26

26

26

26

26

26

26

26

26

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-2-0162000	КВС-2-0162000		Капот верхний
1	КВС-2-0162090		Панель
2	КВС-2-0162090-01		Панель
3	КВС-2-0162220		Стенка
4	КВС-2-0162100		Панель
5	КВС-2-0162100-01		Панель
6	КВС-1-0162150		Кронштейн
7	КВС-1-0162260А		Жалюзи
8	КВС-1-0162310А		Жалюзи
9	КВС-2-0162444		Проставка
10	КВС-1-0162441		Стойка
11	КВС-1-0162441-01		Стойка
12	КВС-1-0162442		Стойка
13	КВС-1-0162442-01		Стойка
14	КВС-1-0162446		Кронштейн
15	КВС-1-0162446-01		Кронштейн
16	УЭС1000005		Уплотнение
17	БолтМ8-6gх16-7796		Болт М8-6gх16-7796
18	БолтМ8-6gх20-7796		Болт М8-6gх20-7796
19	БолтМ8-6gх25-7796		Болт М8-6gх25-7796
20	БолтМ8-6gх20-7802		Болт М8-6gх20-7802
21	В.М5-6gх14-17473		Винт В.М5-6gх14-17473
22	ГайкаМ8-6G-5915		Гайка М8-6G-5915
23	ГайкаМ5-6G-5927		Гайка М5-6G-5927
24	Шайба5.65Г-6402		Шайба 5.65Г-6402
25	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
26	ШайбаА8.01-6958		Шайба
27	ШайбаС.5.01-11371		Шайба С.5.01-11371
28	ШайбаС.8.01-11371		Шайба С.8.01-11371

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
