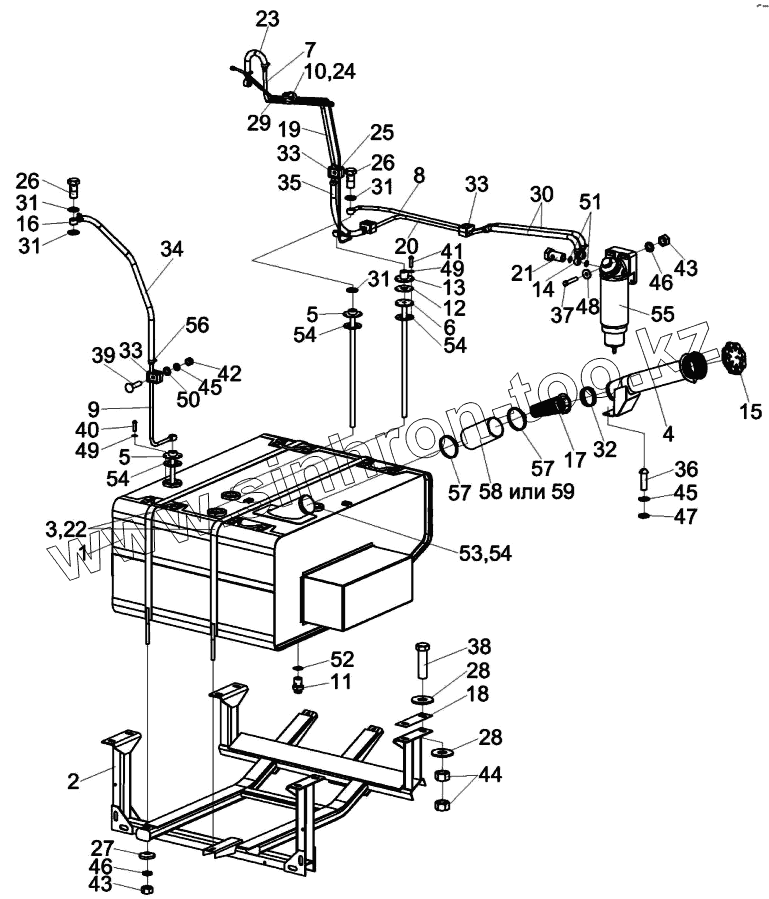

Каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка топливного оборудования КСК-6025-0123000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
31
31
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
46
47
48
49
49
50
51
52
53
54
54
54
54
55
56
57
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали
КСК-6025-0123000 КСК-6025-0123000 Установка топливного оборудования
1 КСК-6025-0123010 Бак топливный
2 КСК-6025-0123020 Рама
3 КСК-6025-0123050 Хомут
4 КСК-6025-0123060 Горловина
5 КСК-6025-0123100 Труба сливная
6 КСК-6025-0123110 Труба заборная
7 КСК-6025-0123120 Топливопровод сливной
8 КСК-6025-0123130 Топливопровод заборный
9 КСК-6025-0123140 Топливопровод сливной
10 А23.02.160 Хомут стяжной
11 КВС-1-0103180 Клапан сливной
12 КВС-1-0103360 Клапан
13 КВС-1-0103370 Корпус
14 КВС-2-0103640 Штуцер
15 КИС0108610 Крышка
16 УЭС0500200 Штуцер
17 150.50.026 Фильтр 1606
18 КСК-6025-0123434 Пластина регулировочная
19 КСК-6025-0123809 Топливопровод заборный
20 КСК-6025-0123813 Топливопровод заборный
21 КВС-2-0103601 Болт специальный
22 КЗК-10-0126002 Уплотнитель
23 КЗК-12-0126002 Рукав 12х20-1,6-10362
24 КЗК0126003 Уплотнение
25 КЗР0600009 Прокладка
26 КИС0118623А Болт специальный
27 КПР6100605 Шайба сферическая
28 КСН0114402 Шайба
29 КИЛ0123601-01 Оплетка
30 РНД0120012-33 Рукав 12х20-1,6-10362
31 УЭС0500003-01 Шайба
32 УЭС0500602 Пружина
33 УЭС0602012А Брус
34 УЭС-15-0500008 Рукав
35 УЭС-7-0602017 Рукав
36 БолтМ8-6ex20-7796 Болт М8-6ex20-7796
37 БолтМ12-6ex70-7796 Болт М12-6eх70-7796
38 БолтМ16-6ex60-7796 Болт М16-6eх60-7796
39 БолтМ8-6ex35-7802 Болт М8-6eх35-7802
40 ВинтB.М5-6ex18-17473 Винт B.М5-6eх18-17473
41 ВинтB.М5-6ex25-17473 Винт B.М5-6eх25-17473
42 ГайкаМ8-6G-2526 Гайка М8-6G-2526
43 ГайкаМ12-6G-5915 Гайка М12-6G-5915
44 ГайкаМ16-6G-5915 Гайка М16-6G-5915
45 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
46 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
47 ШайбаC8.01-6958 Шайба C 8.01-6958
48 ШайбаC12.01-6958 Шайба C 12.01-6958
49 ШайбаC.5.01-11371 Шайба C.5.01-11371
50 ШайбаC.8.01-11371 Шайба C.8.01-11371
51 Прокладка16АД0-23358 Прокладка 16 АД0-23358
52 Прокладка30М3-23358 Прокладка 30 М3-23358
53 ДУМП-30АДЮИ.400720.001 Датчик
54 200-3806026 Прокладка
55 PreLinePL420 Фильтр топливный
56 TORRO12-22/9C7W3 Хомут червячный TORRO 12-22/9 C7W3
57 TORRO80-100/9C7W2 Хомут червячный
58 ПВx1610NФ75 Шланг гибкий армированный
59 PROTAPEPUR331MHFФ75 Шланг PROTAPE PUR 331 MHF Ф75
