Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Устройство подбирающее КВК-1-0903000-01

Тип техники

Марка

Модель

Схема

1

2

3

3

5

5

6

6

7

7

8

9

10

11

12

13

13

13

14

15

15

16

17

18

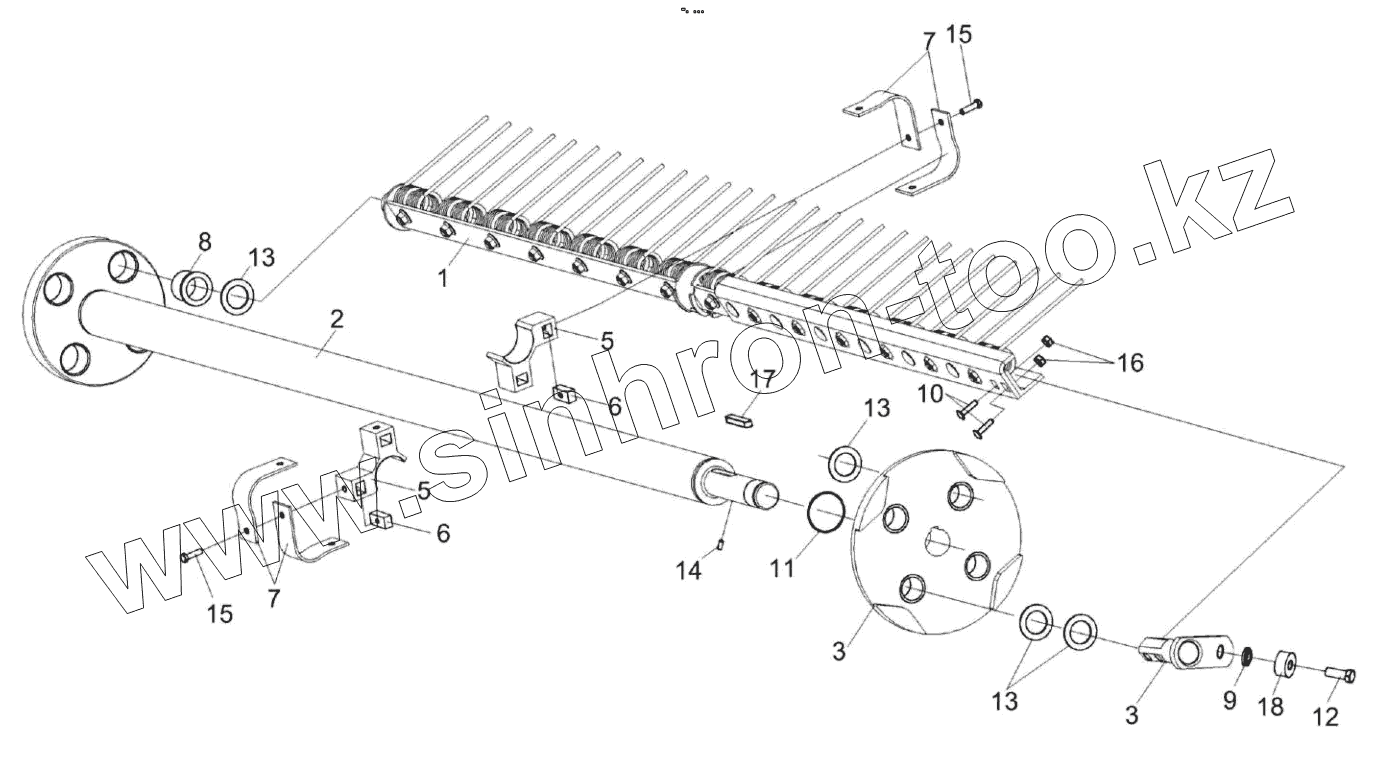

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-4-4903020	КВС-4-4903020		Вал
КВС-4-3903140А	КВС-4-3903140А		Эксцентрик правый
КВК-1-0903000-01	КВК-1-0903000-01		Устройство подбирающее
1	КВК-1-0903030-01		Граблина
2	КВС-4-4903100		Вал
3	КВС-4-3903110		Диск
4	КВС-4-3903150		Эксцентрик правый
5	КВС-4-4903001		Опора
6	КВС-4-4903401		Гайка
7	КВС-4-4903402		Уголок
8	КВС-4-3903001		Втулка
9	КВС-4-3903415А		Втулка
10	КВС-4-3903609		Болт
11	КВС-4-3903611		Кольцо
12	КВС-4-3903612-01		Болт
13	МКС 0103431		Шайба
14	ПДВ 0123607-01		Винт
15	Болт DIN 6921 М8х30-8.8-А-А3G		Болт
16	Гайка М12-10 DIN 985 Арт. 037012		Гайка
17	Шпонка 10х8х63-23360		Шпонка
18	КВС-4-3903020		Ролик

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
