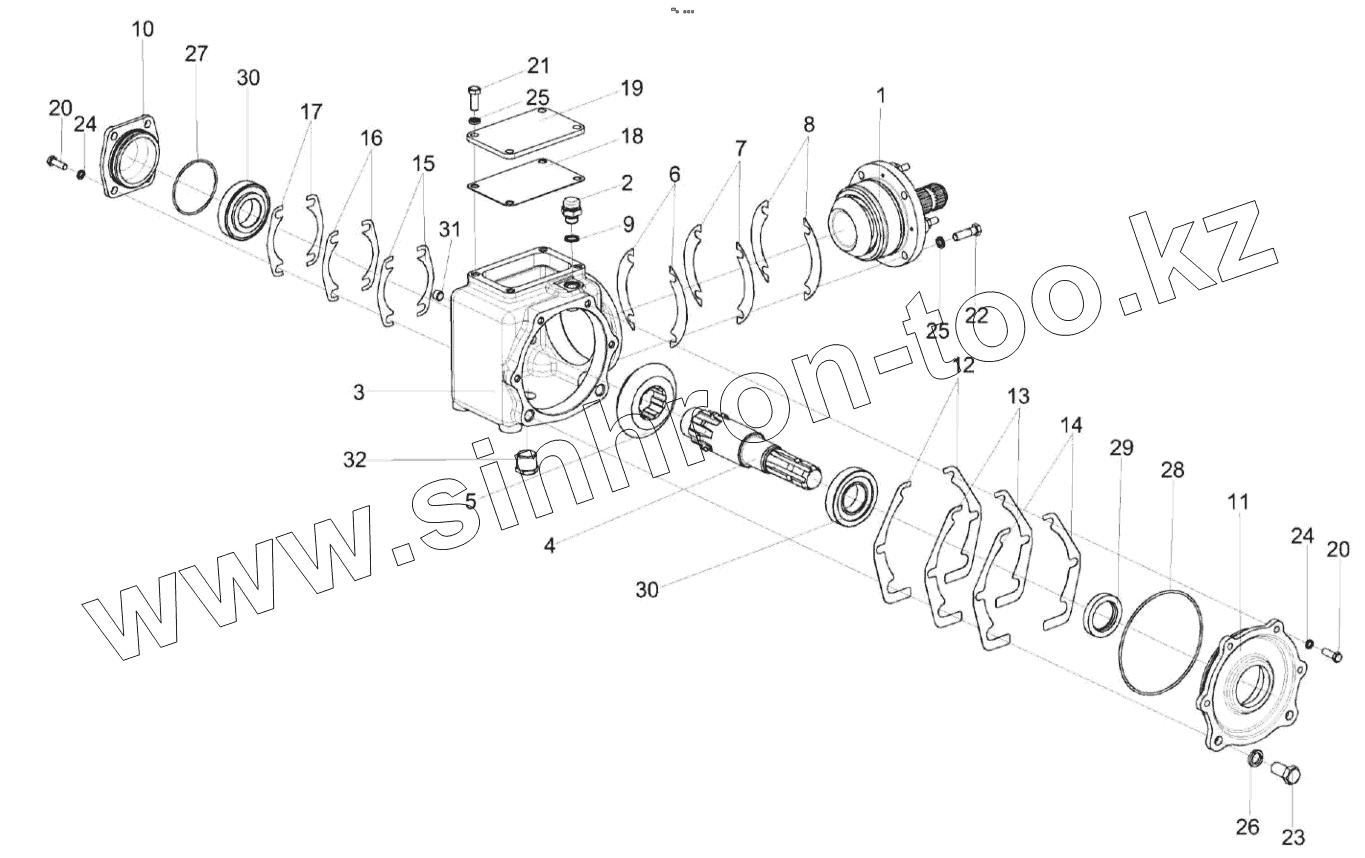

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Редуктор КВК 0925100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0925100 | КВК 0925100 | Редуктор | |
| КПС-5-0215070-01 | КПС-5-0215070-01 | Крышка | |
| ПКК 0135130А | ПКК 0135130А | Крышка | |
| 1 | КВК 0925110 | Стакан | |
| 2 | РФ 00.01.000 | Сапун | |
| 3 | КВК 0925102 | Корпус | |
| 4 | КВК 0925604 | Вал | |
| 5 | КВК 0925605 | Шестерня | |
| 6 | КЗР 0209503 | Прокладка регулировочная | |
| 7 | КЗР 0209503-01 | Прокладка регулировочная | |
| 8 | КЗР 0209503-02 | Прокладка регулировочная | |
| 9 | КИС 0118005 | Прокладка | |
| 10 | КПС-5-0215103-01 | Крышка | |
| 11 | ПКК 0135206 | Крышка | |
| 12 | ПКК 0135508 | Прокладка регулировочная | |
| 13 | ПКК 0135508-01 | Прокладка регулировочная | |
| 14 | ПКК 0135508-02 | Прокладка регулировочная | |
| 15 | ПКК 0135526А | Прокладка регулировочная | |
| 16 | ПКК 0135526А-01 | Прокладка регулировочная | |
| 17 | ПКК 0135526А-02 | Прокладка регулировочная | |
| 18 | ПКК 0202001 | Прокладка | |
| 19 | ПКК 0202439 | Крышка | |
| 20 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 | |
| 21 | Болт М10-6ex20 -7798 | Болт | |
| 22 | Болт М10-6eх35-7796 | Болт | |
| 23 | Болт М16-6eх30-7796 | Болт | |
| 24 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 | |
| 25 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 26 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 | |
| 27 | Кольцо 079-085-36-2-2 -18829/9833 | Кольцо | |
| 28 | Кольцо 145-150-30-2-2-18829/9833 | Кольцо | |
| 29 | Манжета 2.2-40х60-1-8752 | Манжета 2.2-40х60-1-8752 | |
| 30 | Подшипник 7509А-27365 | Подшипник | |
| 31 | Пробка КГ 1/4" | Пробка | |
| 32 | Пробка КГ 3/4" | Пробка КГ 3/4" |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
