Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Рамка прижимная КВС-4-4909000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
14
14
14
14
15
15
15
16
16
16

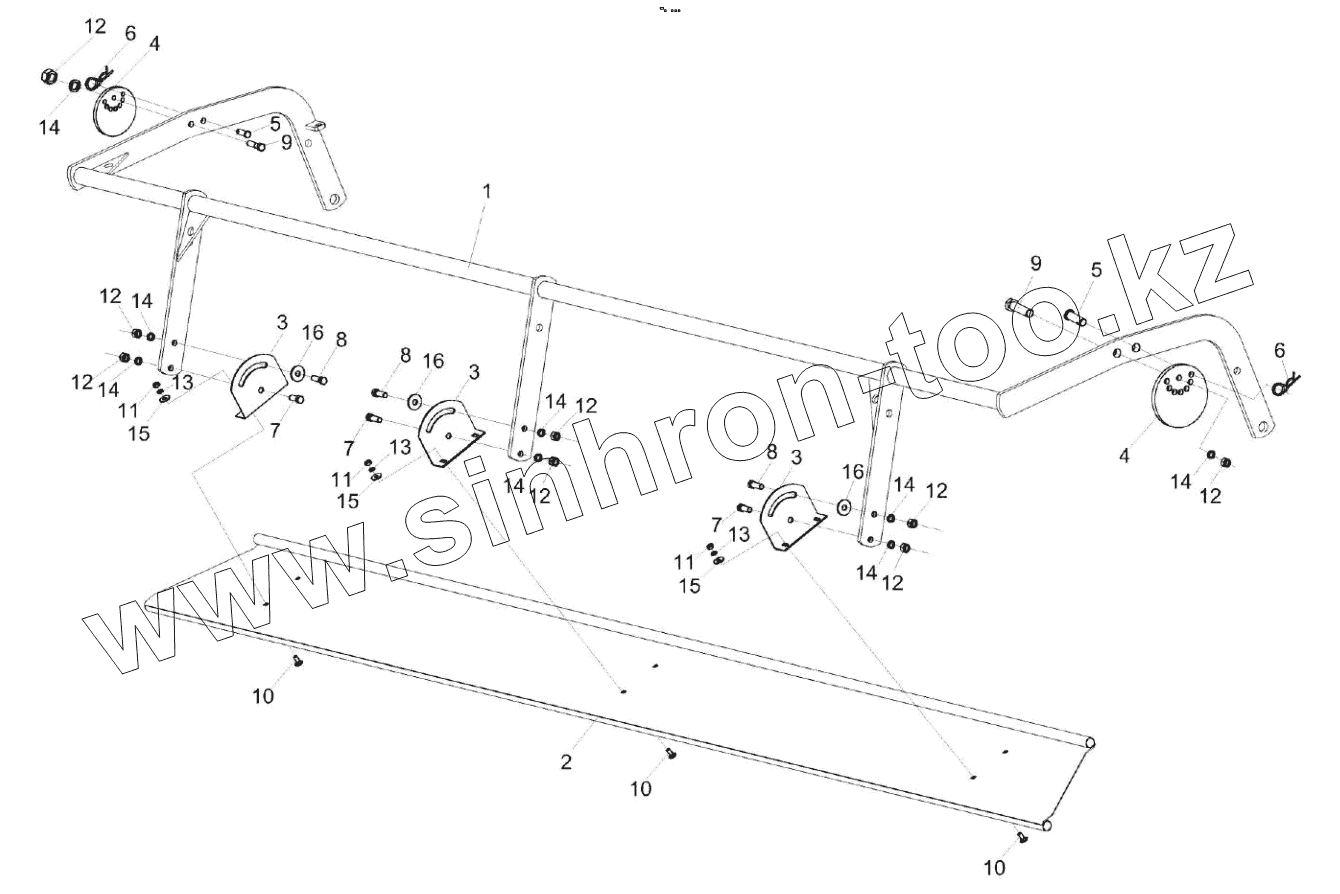

Позиция на иллюстрации Заводской номер детали Название детали
КВС-4-4909000 КВС-4-4909000 Рамка прижимная
1 КВС-4-4909010 Рамка
2 КВС-4-4909020А Отражатель
3 КВС-4-3909408 Кронштейн
4 КВС-4-3909411 Диск
5 КВС-4-3909603 Палец
6 КЗР 1590611 Шплинт
7 Болт М12-6eх30-7796 Болт М12-6eх30-7796
8 Болт М12-6eх35-7796 Болт
9 Болт М12-6eх45-7796 Болт
10 Болт М8-6eх20-7802 Болт
11 Гайка М8-6G-5915 Гайка М8-6G-5915
12 Гайка М12-6H-5915 Гайка
13 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
14 Шайба 12Т 65Г-6402 Шайба 12Т 65Г-6402
15 Шайба С 8.01-6958 Шайба
16 Шайба С12.01-6958 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
