Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Рама КВК-1-0901000А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

14

15

15

16

16

16

17

17

18

18

19

20

21

22

23

23

24

24

24

24

24

24

24

24

24

24

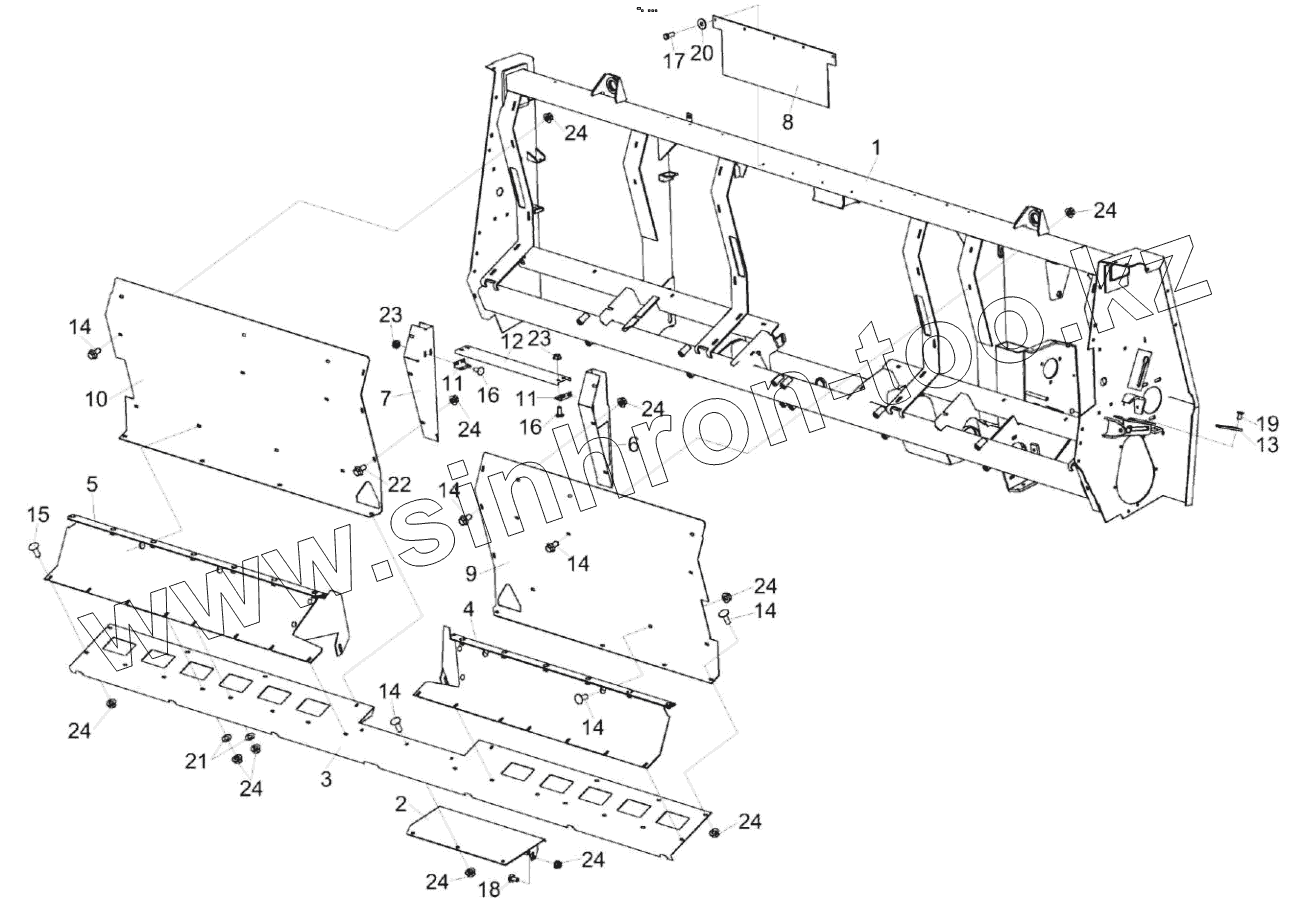

Позиция на иллюстрации	Заводской номер детали		Название детали
КВК-1-0901000А	КВК-1-0901000А		Рама
1	КВК-1-0901010		Рама
2	КВК-1-0901040А		Поддон
3	КВК-1-0901060А		Поддон
4	КВК-1-0901070А		Поддон
5	КВК-1-0901080А		Поддон
6	КВК-1-0901150		Щиток
7	КВК-1-0901160		Щиток
8	КВК-1-0901001		Пластина
9	КВК-1-0901439		Стенка
10	КВК-1-0901439-01		Стенка
11	КВК-1-0901441		Кронштейн
12	КВК-1-0901442		Пластина
13	КВК 0901001		Успокоитель
14	КВС-4-3901601		Болт
15	КВС-4-3901601-01		Болт
16	КЗК-7-0203601		Болт
17	Болт М8-6eх20-7796		Болт М8-6eх20-7796
18	Болт М10-6eх30-7802		Болт
19	Винт B2.М8-6eх16-17475		Винт
20	Шайба C 8.01-6958		Шайба
21	Шайба C 10.01-6958		Шайба
22	Болт DIN 6921 М10x20-8.8-A-A3G		Болт
23	Гайка DIN 6923 М8-8-A-A3G		Гайка
24	Гайка DIN 6923 М10-8-A-A3G		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
