Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Подборщик КВК-1-0900010
1
2
3
4
5
6
6
7
7
8
8
9
10
11
11
12
12
12
12
13
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
24
25
25
26
27
27
28
28
29
29
30
31
32
32
32
32
33
33
34
34

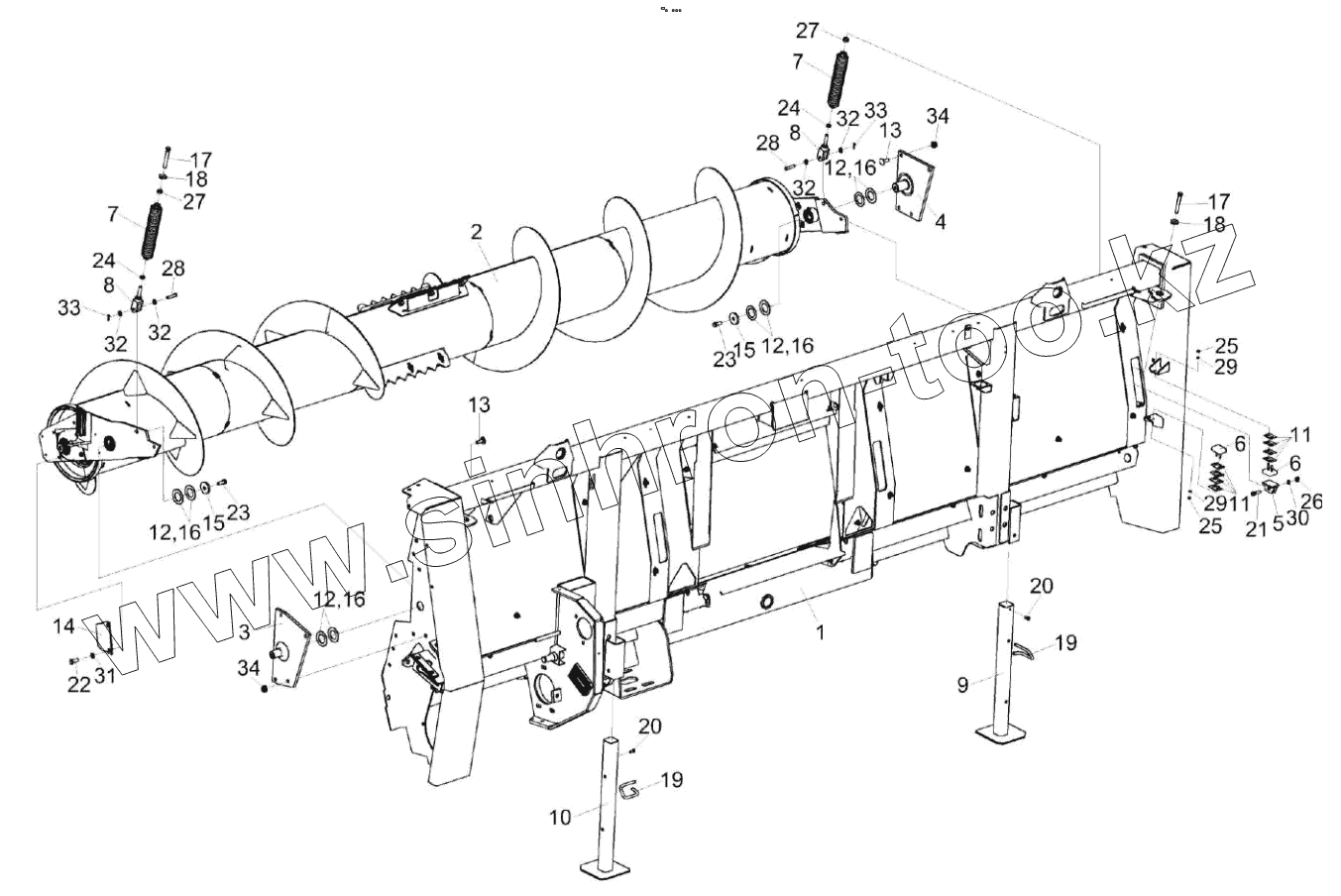

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | КВК-1-0900010 | Подборщик | |
| 1 | КВК-1-0901000А | Рама | |
| 2 | КВК-1-0902000А | Шнек | |
| 3 | КВК 0900110 | Опора | |
| 4 | КВС-4-3900050А | Опора | |
| 5 | КВС-4-3900060 | Упор | |
| 6 | КВС-4-3900160 | Аммортизатор | |
| 7 | КВС-4-3900340 | Пружина | |
| 8 | КВС-4-3900370 | Вилка | |
| 9 | КВС-4-3913010А | Стойка | |
| 10 | КВС-4-3913010А-01 | Стойка | |
| 11 | КВС-4-3900409 | Компенсатор | |
| 12 | КВС-4-3900415 | Шайба | |
| 13 | КВС-4-3900644-01 | Болт | |
| 14 | КВС-4-3902409 | Пластина | |
| 15 | КВС-4-3902611 | Шайба | |
| 16 | КЗР 0217432А-02 | Шайба | |
| 17 | КИС 0214601А | Болт нажимной | |
| 18 | КПР 6100605 | Шайба | |
| 19 | КПР 9100629 | Фиксатор | |
| 20 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 | |
| 21 | Болт М10-6eх35-7796 | Болт | |
| 22 | Болт М12-6eх25-7796 | Болт М12-6eх25-7796 | |
| 23 | Болт М12-6eх30-7796 | Болт М12-6eх30-7796 | |
| 24 | Гайка М12-LH-6G-2526 | Гайка М12-LH-6G-2526 | |
| 25 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | |
| 26 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 27 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 28 | Ось 6-10 b12х45-9650 | Ось | |
| 29 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 | |
| 30 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 31 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 32 | Шайба C.10.01-11371 | Шайба C.10.01-11371 | |
| 33 | Шплинт 3,2х20-397 | Шплинт 3,2х20-397 | |
| 34 | Гайка DIN 6923 М12-8-A-A3G | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
