Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Подборщик КВК-1-0900010
1
2
3
4
5
5
6
7
8
8
9
9
10
10
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
24
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
29
30
31
31
32
32
33
33
34

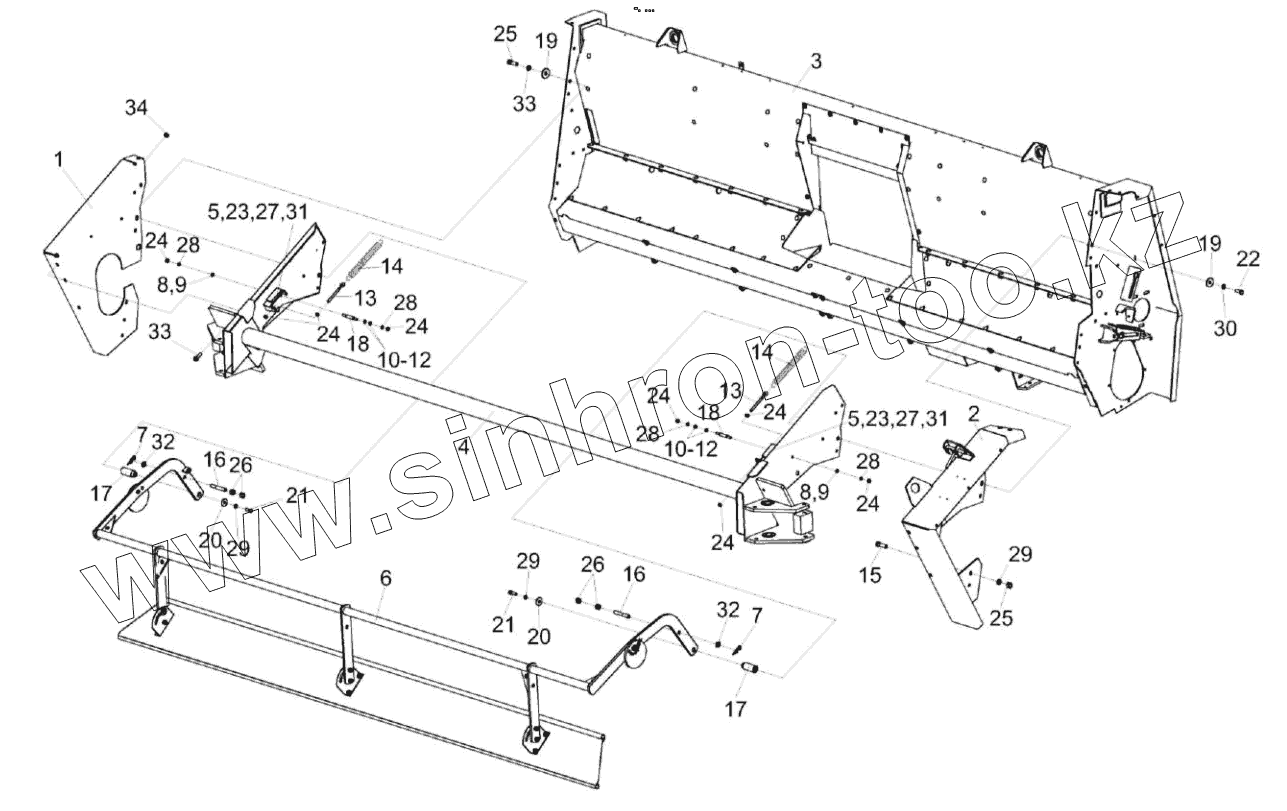

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0910040 | КВК-1-0910040 | Рама колес | |
| КВК-1-0900010 | КВК-1-0900010 | Подборщик | |
| 1 | КВК-1-0900150А | Боковина | |
| 2 | КВК-1-0900160 | Боковина | |
| 3 | КВК-1-0901000А | Рама | |
| 4 | КВК-1-0910000Б | Рама колес | |
| 5 | КВС-4-3900280 | Амортизатор | |
| 6 | КВС-4-4909000 | Рамка прижимная | |
| 7 | ЖКЛ 0000609 | Шплинт | |
| 8 | КВС-4-3900442А | Пластина | |
| 9 | КВС-4-3900442А-01 | Пластина | |
| 10 | КВС-4-3900445 | Шайба | |
| 11 | КВС-4-3900445-01 | Шайба | |
| 12 | КВС-4-3900445-02 | Шайба | |
| 13 | КВС-4-3900612 | Захват | |
| 14 | КВС-4-3900631А | Пружина | |
| 15 | КВС-4-3900644 | Болт | |
| 16 | КВС-4-3909602 | Палец | |
| 17 | КВС-4-3909606 | Ось | |
| 18 | КВС-4-3920632 | Палец | |
| 19 | КИС 0600425 | Шайба | |
| 20 | КИС 0602415А-02 | Шайба | |
| 21 | Болт М12-6eх30-7796 | Болт М12-6eх30-7796 | |
| 22 | Болт М16-6eх50-7796 | Болт | |
| 23 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | |
| 24 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 25 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 26 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | |
| 27 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 | |
| 28 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 29 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 30 | Шайба 16Т 65Г 06-6402 | Шайба | |
| 31 | Шайба C 6.01-6958 | Шайба | |
| 32 | Шайба C.14.01-11371 | Шайба C.14.01-11371 | |
| 33 | Болт DIN 6921-М12x40-8.8-A-A3G | Болт | |
| 34 | Гайка DIN 6923 М12-8-A-A3G | Гайка |
