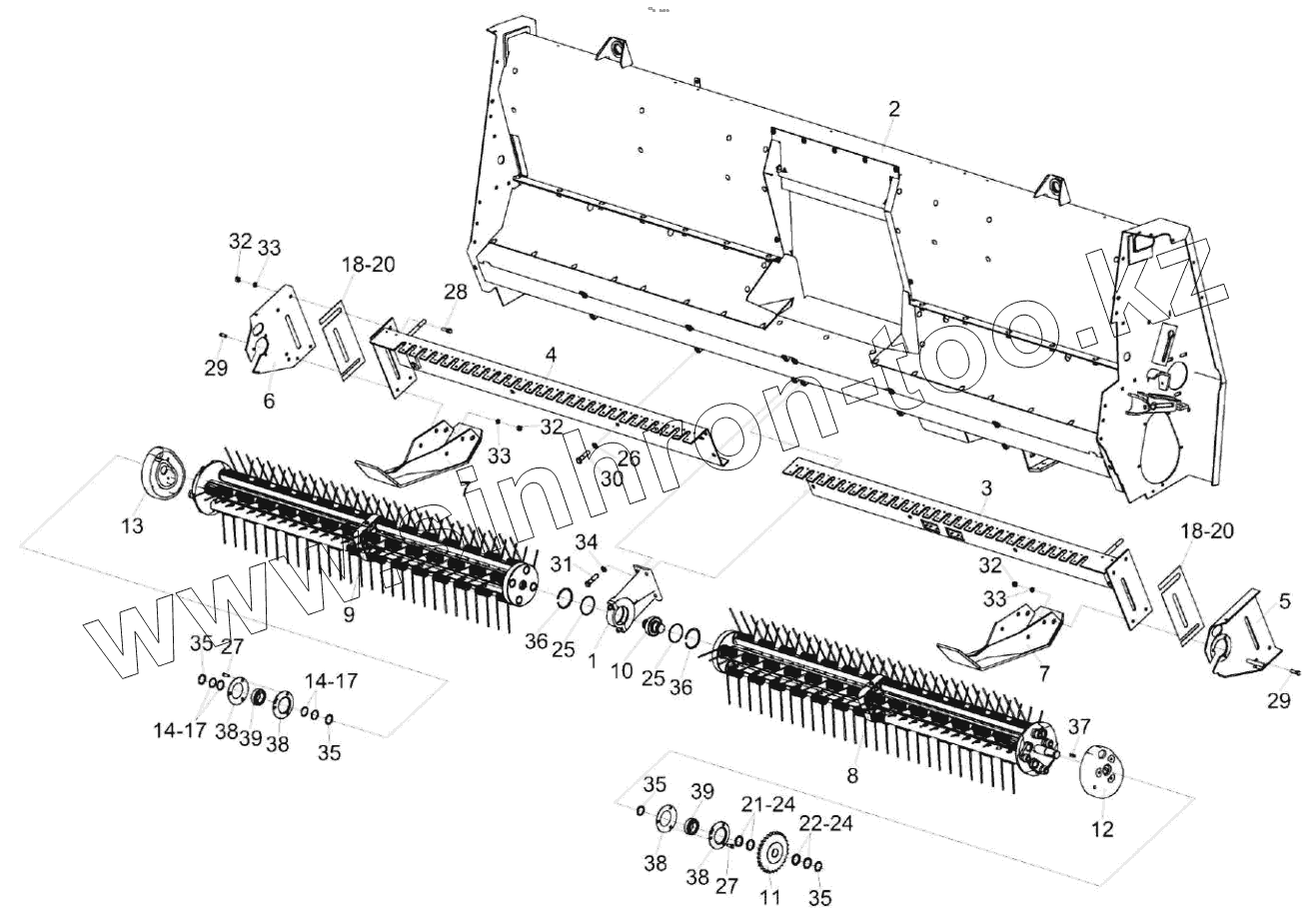

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Подборщик КВК-1-0900010
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
17
17
18
18
20
20
21
22
24
24
25
25
26
27
27
28
29
29
30
31
32
32
32
33
33
33
34
35
35
35
35
36
36
37
38
38
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | КВК-1-0900010 | Подборщик | |
| 1 | КВК-1-0900020 | Опора | |
| 2 | КВК-1-0901000А | Рама | |
| 3 | КВК-1-0903070 | Балка | |
| 4 | КВК-1-0903080 | Балка | |
| 5 | КВС-4-3903070 | Стенка | |
| 6 | КВС-4-3903080 | Стенка | |
| 7 | КВС-4-3908000 | Башмак | |
| 8 | КВК-1-0903000 | Устройство подбирающее | |
| 9 | КВК-1-0903000-01 | Устройство подбирающее | |
| 10 | КВК-1-0903050 | Полумуфта | |
| 11 | КВС-4-3900614 | Звездочка | |
| 12 | КВС-4-3903102 | Дорожка | |
| 13 | КВС-4-3903102-01 | Дорожка | |
| 14 | КВС-4-3903417 | Шайба | |
| 15 | КВС-4-3903417-01 | Шайба | |
| 16 | КВС-4-3903417-02 | Шайба | |
| 17 | КВС-4-3903417-03 | Шайба | |
| 18 | КВС-4-3903429А | Прокладка | |
| 19 | КВС-4-3903429А-01 | Прокладка | |
| 20 | КВС-4-3903429А-02 | Прокладка | |
| 21 | КВС-4-3903431 | Шайба | |
| 22 | КВС-4-3903431-01 | Шайба | |
| 23 | КВС-4-3903431-02 | Шайба | |
| 24 | КВС-4-3903431-03 | Шайба | |
| 25 | КВС-4-4903403 | Шайба | |
| 26 | УЭС 0302627 | Шайба | |
| 27 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 | |
| 28 | Болт М12-6eх35-7796 | Болт | |
| 29 | Болт М12-6eх40-7796 | Болт М12-6eх40-7796 | |
| 30 | Болт М16-6eх40-7796 | Болт | |
| 31 | Болт М16-6eх60-7796 | Болт | |
| 32 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 33 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 34 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 | |
| 35 | Кольцо В35-13940 | Кольцо В35-13940 | |
| 36 | Кольцо В85-13943 | Кольцо | |
| 37 | Шпонка 2-10х8х28-23360 | Шпонка | |
| 38 | Корпус PF 72 | Корпус | |
| 39 | Подшипник 1726207-2RS1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
