Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Подборщик КВК-1-0900010
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
18
19
19
20
21

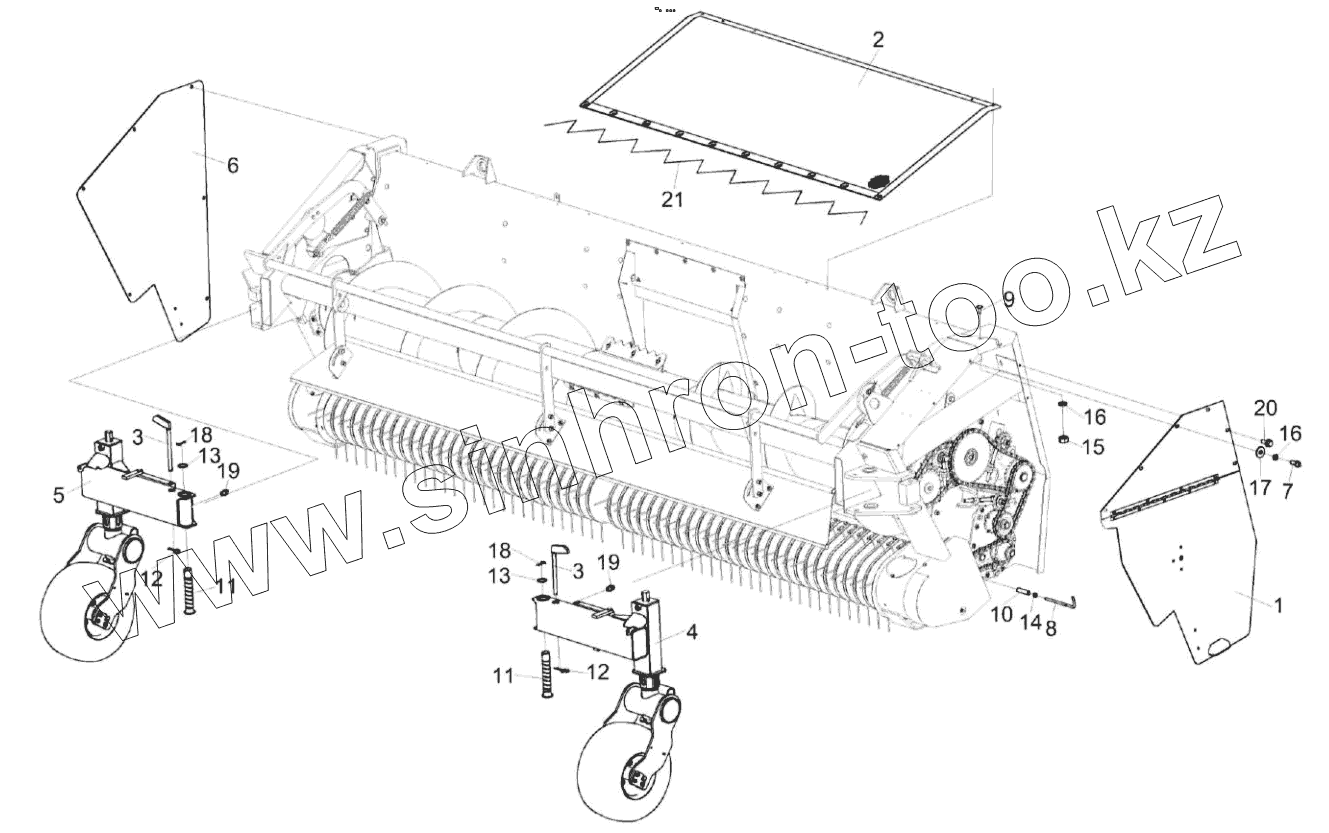

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | КВК-1-0900010 | Подборщик | |
| 1 | КВК-1-0900070 | Ограждение | |
| 2 | КВС-4-3922100 | Экран | |
| 3 | КВК-1-0900090 | Палец | |
| 4 | КВС-4-4950000 | Колесо флюгерное | |
| 5 | КВС-4-4950000-01 | Колесо флюгерное | |
| 6 | КВС-4-3900421А | Крышка | |
| 7 | КВС-4-3900601 | Палец | |
| 8 | КВС-4-3900606-01 | Рукоятка | |
| 9 | КВС-4-3900644 | Болт | |
| 10 | КВС-4-3901803 | Труба | |
| 11 | КВС-4-4900609 | Палец | |
| 12 | КЗР 1590611 | Шплинт | |
| 13 | СТВ 0103416 | Шайба | |
| 14 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 15 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 16 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 17 | Шайба C 12.01-6958 | Шайба | |
| 18 | Шплинт 6,3х45-397 | Шплинт 6,3х45-397 | |
| 19 | Масленка 1.1.Ц6-19853 | Масленка | |
| 20 | Болт DIN 6921-М8Х20-8.8-A-A3G | Болт | |
| 21 | Шнур п/э бытовой 4 тип 6м. | Шнур п/э бытовой 4 тип 6м. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
