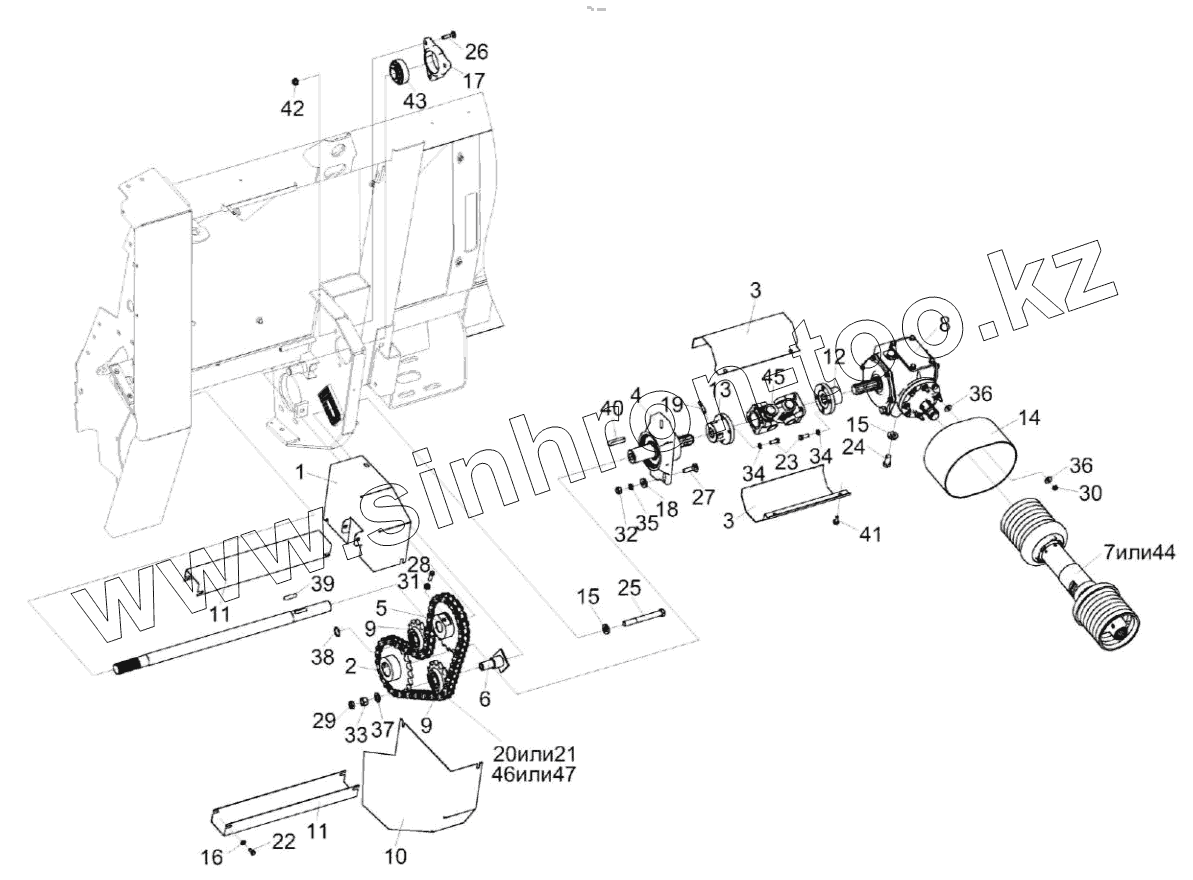

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Подборщик КВК-1-0900010
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | КВК-1-0900010 | Подборщик | |
| 1 | КВК-1-0900050 | Кожух | |
| 2 | КВК-1-0900110 | Звездочка сварная | |
| 3 | КВК-1-0900120 | Кожух | |
| 4 | КВК-1-0906020Б | Контрпривод | |
| 5 | КВК 0900180 | Звездочка сварная | |
| 6 | КВК 0900190 | Ось | |
| 7 | КВК 0900400 | Вал карданный телескопический | |
| 8 | КВК 0925100 | Редуктор | |
| 9 | ПКК 0356000 | Звездочка в сборе | |
| 10 | КВК-1-0900404 | Кожух | |
| 11 | КВК-1-0900405А | Щиток | |
| 12 | КВК-1-0900611 | Фланец | |
| 13 | КВК-1-0900612 | Фланец | |
| 14 | КВК 0925001 | Кожух | |
| 15 | КВС-1-0148627 | Шайба | |
| 16 | КИЛ 0116445 | Шайба | |
| 17 | КИС 0900101А | Корпус подшипника | |
| 18 | ПКК 0100411А | Шайба | |
| 19 | ПКК 0350605 | Фиксатор | |
| 20 | ЦЕП 0000047 | Цепь | |
| 21 | ЦЕП 0004091 | Цепь шагом | |
| 22 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 | |
| 23 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 | |
| 24 | Болт М16-6eх30-7796 | Болт | |
| 25 | Болт М16-6eх140-7796 | Болт | |
| 26 | Болт М10-6eх40-7802 | Болт | |
| 27 | Болт М12-6eх45-7802 | Болт | |
| 28 | Винт B.М10-6eх30.22H-1485 | Винт | |
| 29 | Гайка М16-6G-2526 | Гайка М16-6G-2526 | |
| 30 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | |
| 31 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 32 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 33 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | |
| 34 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 35 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 36 | Шайба C 8.01-6958 | Шайба | |
| 37 | Шайба C 16.01-11371 | Шайба | |
| 38 | Кольцо В25-13940 | Кольцо В25-13940 | |
| 39 | Шпонка 10х8х45-23360 | Шпонка | |
| 40 | Шпонка 14х9х63-23360 | Шпонка | |
| 41 | Болт DIN 6921-М8Х20-8.8-A-A3G | Болт | |
| 42 | Гайка DIN 6923 М10-8-A-A3G | Гайка | |
| 43 | Подшипник 1680207С17 | Подшипник 1680207С17 | |
| 44 | 1311 Вал карданный W2300 SD25 310 1045163 1041341 1b/2a | Вал карданный | |
| 45 | Г1520-2201024 | Шарнир | |
| 46 | Звено соединительное | Звено соединительное | |
| 47 | Звено соединительное 16 B-1 ISO 606 | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
