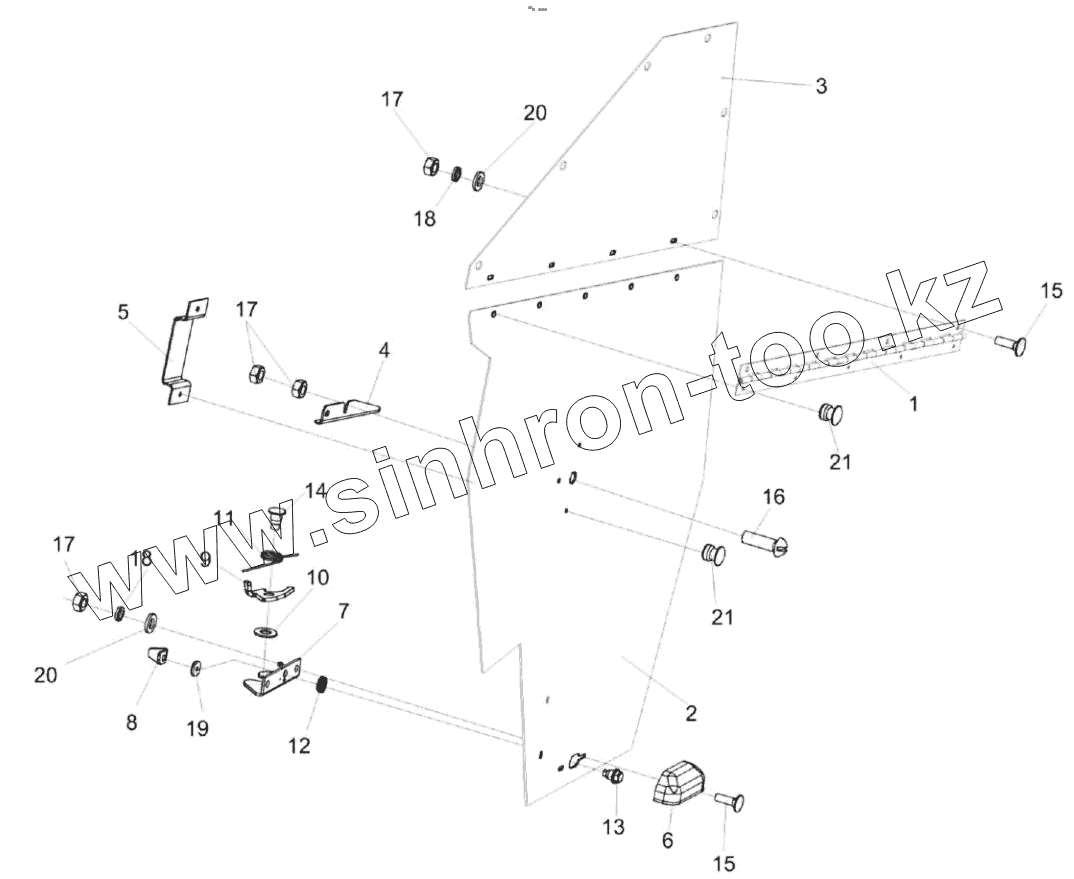

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Ограждение КВК-1-0900070

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
18
19
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0160240 КВС-1-0160240 Замок
КВК-1-0900070 КВК-1-0900070 Ограждение
1 КВС-4-3900080 Петля
2 КВК-1-0900406 Ограждение
3 КВС-4-3900424 Ограждение
4 КВС-4-3900425 Зацеп
5 КВС-4-3900444 Скоба
6 КВС-1-0160005 Рукоятка
7 КВС-1-0160491 Кронштейн
8 КВС-1-0160492 Фиксатор
9 КВС-1-0160493А Защелка
10 КВС-1-0160494 Шайба
11 КВС-1-0160616 Пружина
12 КВС-1-0160617А Пружина
13 КВС-1-0160618А Ось
14 КВС-1-0160619 Ось
15 Болт М6-6eх20-7802 Болт
16 Винт В.М6-6eх20-17473 Винт
17 Гайка М6-6G-5915 Гайка М6-6G-5915
18 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
19 Шайба A 8.01-10450 Шайба
20 Шайба С.6.01-11371 Шайба С.6.01-11371
21 Заклепка 6х10 DIN 7337 Арт. 0936 6 10 Заклепка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
