Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Вал карданный телескопический КВК 0900400
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
21
21
22
23
23
24
24

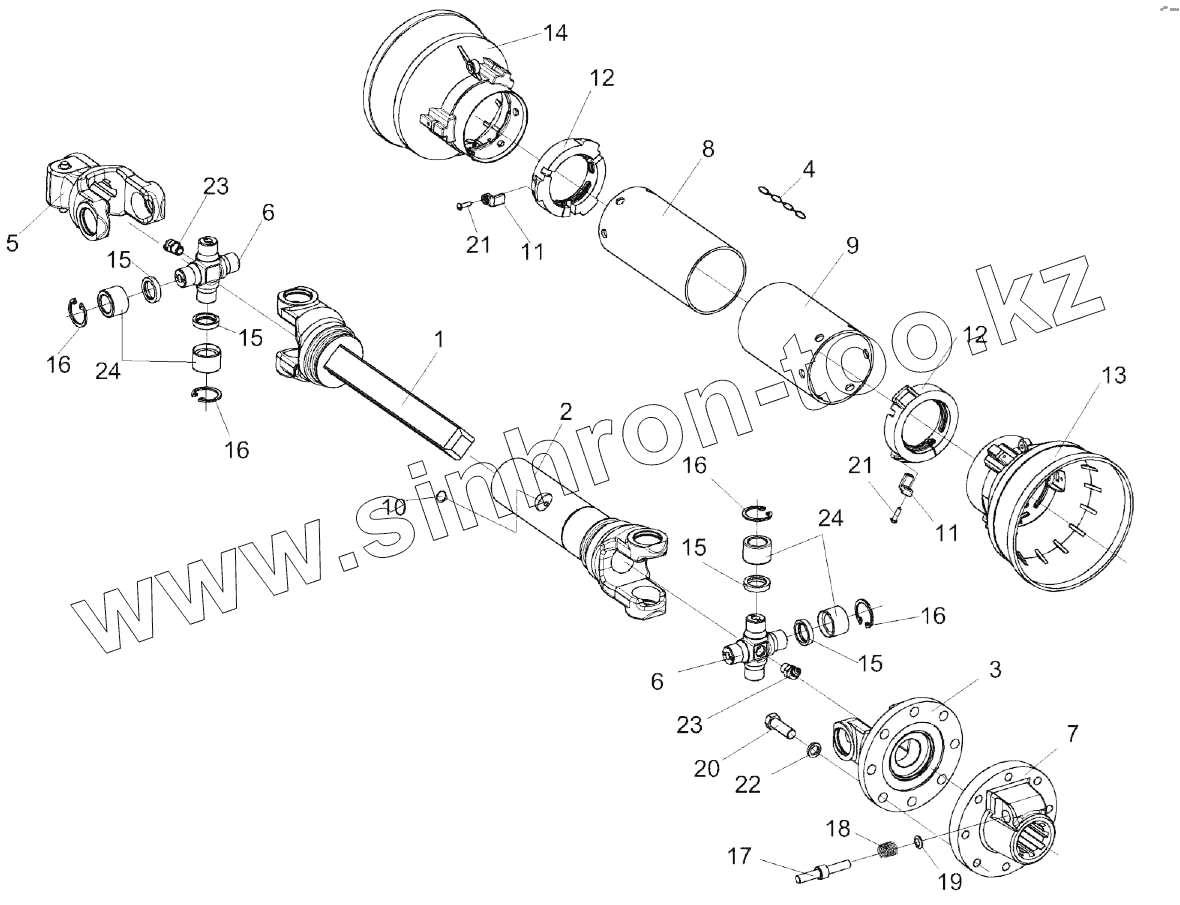

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0900410 | КВК0900410 | Вал карданный телескопический | |
| КВК0900400 | КВК0900400 | Вал карданный телескопический | |
| ПКК0145200 | ПКК0145200 | Крестовина с масленкой | |
| БНР0800330 | БНР0800330 | Фланец | |
| КВК0900470 | КВК0900470 | Кожух | |
| КВК0900440 | КВК0900440 | Шарнир | |
| КВК0900430 | КВК0900430 | Шарнир | |
| КВК0900420 | КВК0900420 | Вал карданный телескопический | |
| 1 | КВК0900450 | Вилка-вал | |
| 2 | КВК0900460 | Вилка-втулка | |
| 3 | ПКК0140160 | Вилка с фланцем | |
| 4 | ПКК0141210 | Цепочка | |
| 5 | КВС-1-0003050 | Вилка | |
| 6 | ПКК0145611 | Крестовина | |
| 7 | БНР0800601 | Фланец | |
| 8 | КВК0900006 | Труба внутренняя | |
| 9 | КВК0900007 | Труба наружная | |
| 10 | КЗР0223603В | Масленка | |
| 11 | КСН0117086 | Защелка | |
| 12 | ПКК0140005 | Подшипник | |
| 13 | ПКК0140091 | Воронка | |
| 14 | ПКК0140092 | Воронка | |
| 15 | ПКК0140501 | Прокладка | |
| 16 | ПКК0141502-01 | Кольцо пружинное упорное | |
| 17 | ПКК0141607-01 | Палец | |
| 18 | ПКК0141608 | Пружина | |
| 19 | Н.051.04.005 | Упор | |
| 20 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 21 | Винт4х14.01-10621 | Винт 4х14.01-10621 | |
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 23 | Масленка2.2.45-19853 | Масленка 2.2.45-19853 | |
| 24 | CH192819HPC10 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
