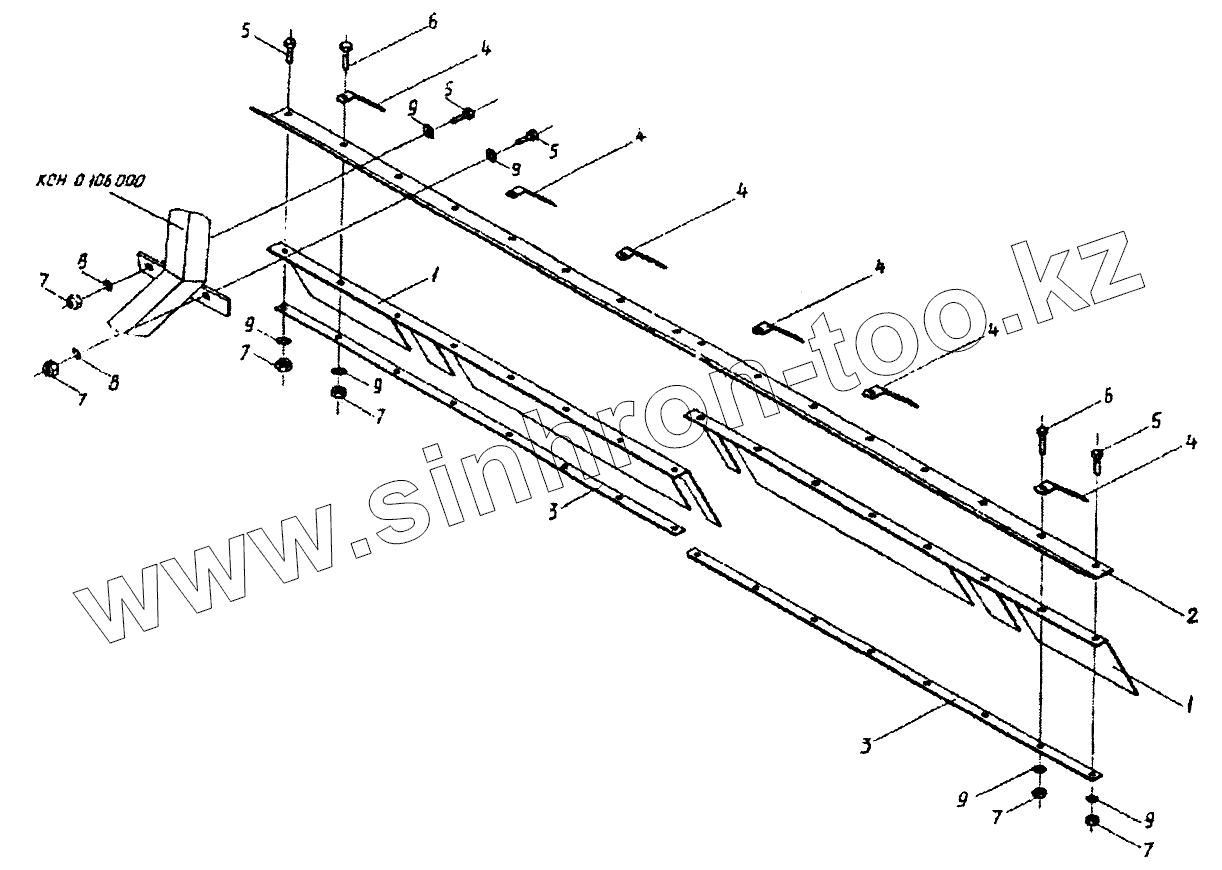

Каталог запасных частей к технике: Гомсельмаш КСН-6. Установка брызговика (КСН0100350)
1
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100350 | КСН0100350 | Брызговик | |
| 1 | КСН0100018 | Брызговик | |
| 2 | КСН0100425 | Пластина | |
| 3 | КСН0100512 | Пластина | |
| 4 | КСН0100513 | Кронштейн | |
| 5 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 | |
| 5 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 | |
| 6 | [Болт М8-6ех30-7796] | Болт М8-6ех30-7796 | |
| 7 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 | |
| 7 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 | |
| 8 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 | |
| 9 | [Шайба 8.01-11371] | Шайба 8.01-11371 | |
| 9 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
