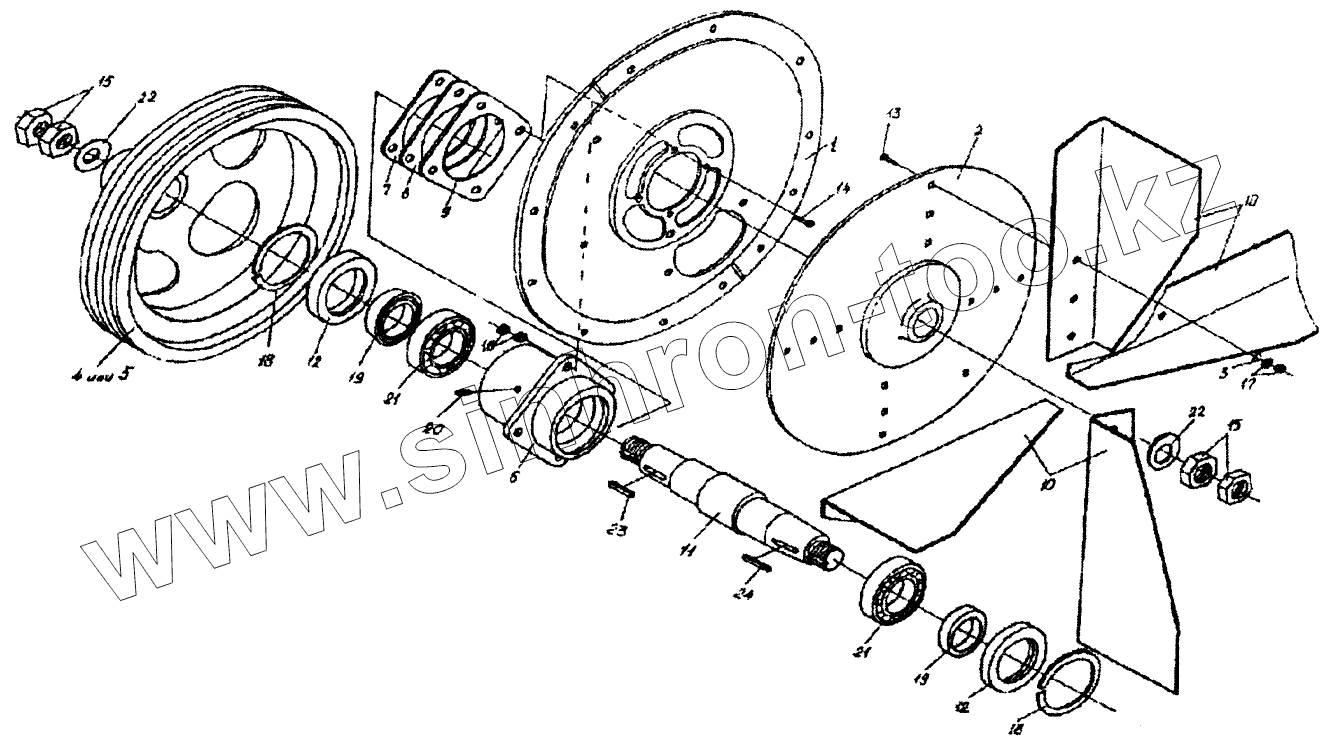

Каталог запасных частей к технике: Гомсельмаш КСН-6. Ускоритель (КСН0110090)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0110090 | КСН0110090 | Ускоритель | |
| КСН0110110 | КСН0110110 | Крышка | |
| КСН0110150 | КСН0110150 | Корпус | |
| 1 | КСН0110010 | Боковина | |
| 2 | КСН0110100 | Основание лопастей | |
| 3 | КСН0100636 | Шайба | |
| 4 | КСН0110107 | Шкив | |
| 5 | КСН0110117 | Шкив | |
| 6 | КСН0110201 | Корпус | |
| 7 | КСН0110426 | Шайба | |
| 8 | КСН0110426-01 | Шайба | |
| 9 | КСН0110426-02 | Шайба | |
| 10 | КСН0110427 | Лопасть | |
| 11 | КСН0110601 | Вал | |
| 12 | КСН0110613 | Крышка | |
| 13 | [Болт М16-6gх66-7786] | Болт М16-6gх66-7786 | |
| 14 | [Винт М16-6gх66-17475] | Винт М16-6gх66-17475 | |
| 15 | [Гайка М30х2-6g-2526] | Гайка М30х2-6g-2526 | |
| 16 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 | |
| 17 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 | |
| 18 | [Кольцо А90-13941] | Кольцо А90-13941 | |
| 19 | [Манжета 1.2-45х65-1-8752] | Манжета 1.2-45х65-1-8752 | |
| 20 | [Масленка 1.2-19853] | Масленка 1.2-19853 | |
| 21 | [Подшипник 209-8338] | Подшипник 209-8338 | |
| 22 | [Шайба С30.01-11371] | Шайба С30.01-11371 | |
| 23 | [Шпонка 12х8х50-23360] | Шпонка 12х8х50-23360 | |
| 24 | [Шпонка 12х8х56-23360] | Шпонка 12х8х56-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
