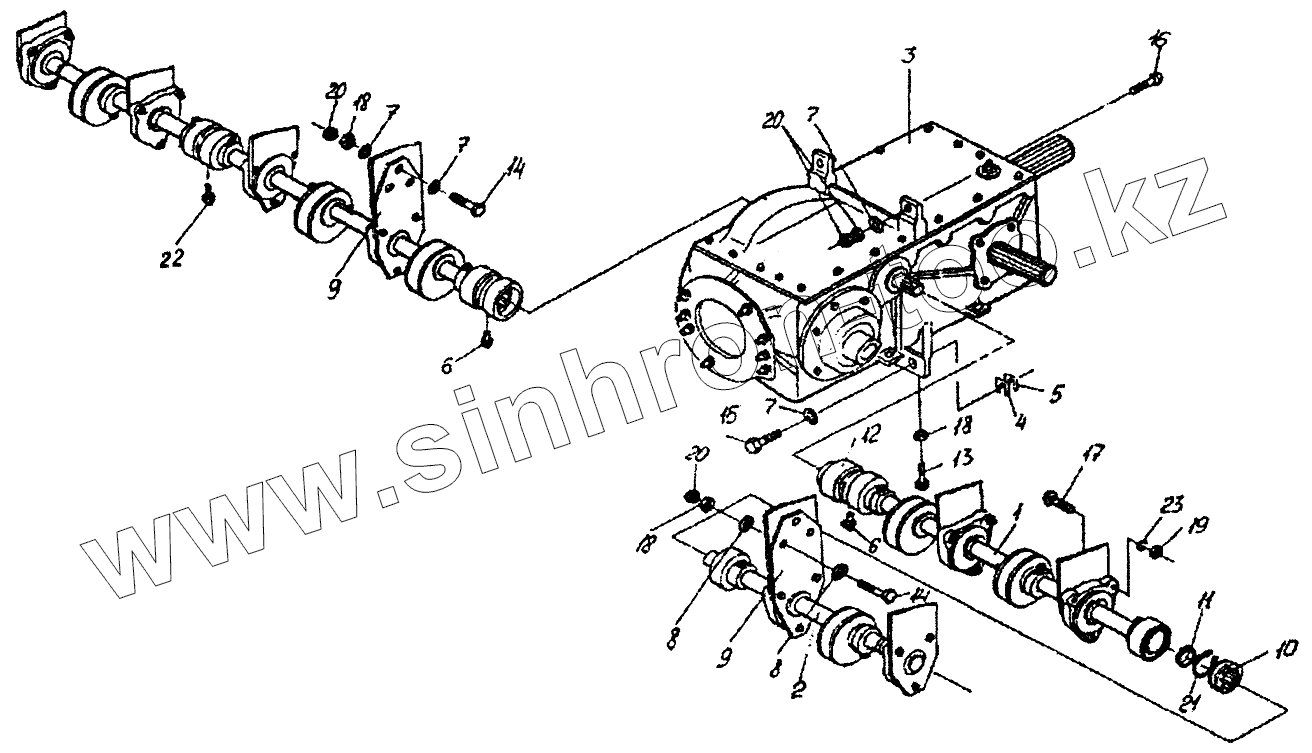

Каталог запасных частей к технике: Гомсельмаш КСН-6. Редуктор с валами (КСН0114000)
1
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
18
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КСН0104300 | Вал | |
| 2 | КСН0104310 | Вал | |
| 3 | КСН0114000 | Редуктор | |
| 4 | КСН0100418 | Прокладка регулировочная | |
| 5 | КСН0100418-01 | Прокладка регулировочная | |
| 6 | КСН0100626 | Болт | |
| 7 | КСН0100636 | Шайба | |
| 8 | КСН0100658 | Шайба | |
| 9 | КСН0104424 | Кронштейн | |
| 10 | КСН0104425 | Втулка | |
| 11 | КСН0104866 | Втулка | |
| 12 | УЭС-2-0107002 | Пыльник | |
| 13 | [Болт М16-1,5-6gх40-7796] | Болт М16-1,5-6gх40-7796 | |
| 14 | [Болт М16-1,5-6gх45-7796] | Болт М16-1,5-6gх45-7796 | |
| 15 | [Болт М16-1,5-6gх50-7796] | Болт М16-1,5-6gх50-7796 | |
| 16 | [Болт М16-1,5-6gх70-7796] | Болт М16-1,5-6gх70-7796 | |
| 17 | [Болт М10-6gх40-7802] | Болт М10-6gх40-7802 | |
| 18 | [Гайка М16х1,5-6g-2526] | Гайка М16х1,5-6g-2526 | |
| 19 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 | |
| 20 | [Гайка М16х1,5-6g-5915] | Гайка М16х1,5-6g-5915 | |
| 21 | [Кольцо В70-13943] | Кольцо В70-13943 | |
| 22 | [Масленка 1.2-19853] | Масленка 1.2-19853 | |
| 23 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
