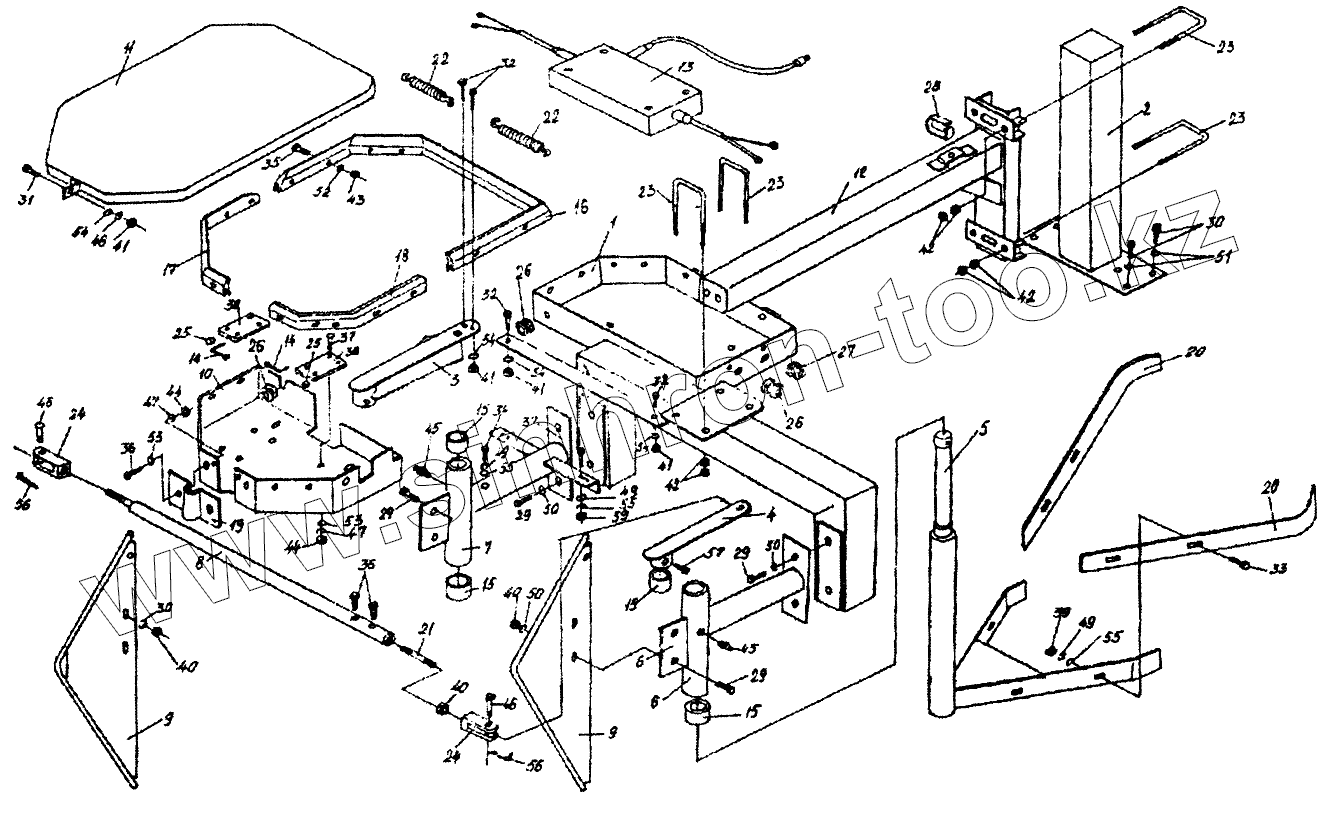

Каталог запасных частей к технике: Гомсельмаш КСН-6. Механизм вождения по рядкам (КСН0119400)
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
14
15
15
15
15
15
16
17
18
19
20
20
21
22
22
23
23
23
23
24
24
25
25
26
26
26
27
28
29
29
29
29
30
30
30
31
32
32
32
33
34
34
35
36
36
37
37
39
39
40
40
40
41
41
41
41
41
41
41
41
42
42
42
43
44
44
45
45
46
46
47
47
48
49
49
49
50
50
51
52
53
53
54
54
54
54
54
54
54
54
55
55
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0119130 | КСН0119130 | Труба опорная правая | |
| КСН0119100 | КСН0119100 | Труба опорная левая | |
| КСН0119040 | КСН0119040 | Стойка правая | |
| КСН0119050 | КСН0119050 | Стойка левая | |
| КСН0119000А | КСН0119000А | Механизм вождения по рядкам | |
| 1 | КСН0119010 | Стойка поддерживающая | |
| 2 | КСН0119030 | Труба опорная | |
| 3 | КСН0119060 | Рычаг правый | |
| 4 | КСН0119070 | Рычаг левый | |
| 5 | КСН0119080 | Рычаг чувствительного элемента | |
| 5 | КСН0119080 | Рычаг чувствительного элемента | |
| 6 | КСН0119090 | Труба опрокидывания левая | |
| 7 | КСН0119110 | Труба опрокидывания правая | |
| 8 | КСН0119120 | Шатун | |
| 9 | КСН0119150 | Делитель ботвы | |
| 10 | КСН0119320 | Кожух нижний | |
| 11 | КСН0119330 | Крышка | |
| 12 | КСН0119350 | Кронштейн удерживающий | |
| 13 | КСН0120100 | Блок сигнализации | |
| 14 | КСН0120300 | Перемычка | |
| 15 | КСН0119001 | Втулка | |
| 15 | КСН0119001 | Втулка | |
| 16 | КСН0119002 | Уплотнитель | |
| 17 | КСН0119003 | Уплотнитель | |
| 18 | КСН0119004 | Уплотнитель | |
| 19 | КСН0119439 | Щиток | |
| 20 | КСН0119487 | Щуп | |
| 21 | КСН0119604 | Штанга резьбовая | |
| 22 | КСН0119612 | Пружина | |
| 23 | КСН0119672 | Стремянка | |
| 24 | КСН0119675 | Вилка | |
| 25 | КСН0120007 | Пробка | |
| 26 | КИС0140061 | Втулка | |
| 27 | УЭС0700013 | Втулка | |
| 28 | 1/45677/80 | Хомут | |
| 29 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 | |
| 30 | [Болт М12-6gх25-7796] | Болт М12-6gх25-7796 | |
| 31 | [Болт М6-6gх12-7798] | Болт М6-6gх12-7798 | |
| 32 | [Болт М6-6gх30-7798] | Болт М6-6gх30-7798 | |
| 33 | [Болт М8-6gх20-7802] | Болт М8-6gх20-7802 | |
| 34 | [Болт М8-6gх16-7808] | Болт М8-6gх16-7808 | |
| 35 | [Винт ВМ3-6gх12-17473] | Винт ВМ3-6gх12-17473 | |
| 36 | [Винт ВМ5-6gх12-17473] | Винт ВМ5-6gх12-17473 | |
| 37 | [Винт ВМ5-6gх50-17473] | Винт ВМ5-6gх50-17473 | |
| 38 | [Выключатель ВП15К21А] | Выключатель ВП15К21А | |
| 39 | [Гайка М8-6g-2526] | Гайка М8-6g-2526 | |
| 40 | [Гайка М10-6g-2526] | Гайка М10-6g-2526 | |
| 41 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 | |
| 41 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 | |
| 42 | [Гайка М10х1,25-6g-5915] | Гайка М10х1,25-6g-5915 | |
| 43 | [Гайка М3-6g-5927] | Гайка М3-6g-5927 | |
| 44 | [Гайка М5-6g-5927] | Гайка М5-6g-5927 | |
| 45 | [Масленка 1.1-19853] | Масленка 1.1-19853 | |
| 46 | [Ось 5-8В12х30-9650] | Ось 5-8В12х30-9650 | |
| 47 | [Шайба 5.65Г-6402] | Шайба 5.65Г-6402 | |
| 48 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 | |
| 49 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 | |
| 50 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 | |
| 51 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 | |
| 52 | [Шайба С3.01-11371] | Шайба С3.01-11371 | |
| 53 | [Шайба С5.01-11371] | Шайба С5.01-11371 | |
| 54 | [Шайба С6.01-11371] | Шайба С6.01-11371 | |
| 54 | [Шайба С6.01-11371] | Шайба С6.01-11371 | |
| 55 | [Шайба С8.01-11371] | Шайба С8.01-11371 | |
| 56 | [Шплинт 2х18-397] | Шплинт 2х18-397 | |
| 57 | [Штифт 8Т6х40-3128] | Штифт 8Т6х40-3128 | |
| 57 | [Штифт 8Т6х40-3128] | Штифт 8Т6х40-3128 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
