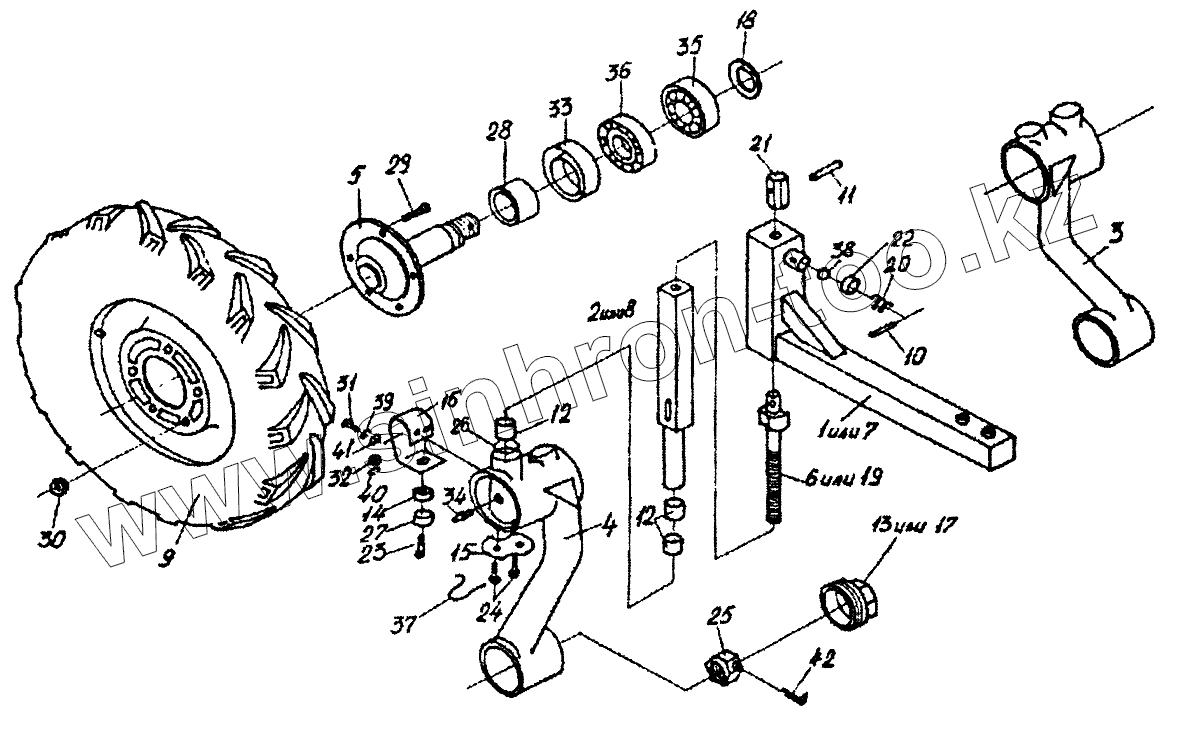

Каталог запасных частей к технике: Гомсельмаш КСН-6. Колеса флюгерные (КСН0107000, КСН0107000-01)
1
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0107070-01 | КСН0107070-01 | Флюгерная опора | |
| КСН0107070 | КСН0107070 | Флюгерная опора | |
| КСН0107100 | КСН0107100 | Ступица | |
| КСН0107100 | КСН0107100 | Ступица | |
| КСН0107090 | КСН0107090 | Ролик | |
| КСН0107090 | КСН0107090 | Ролик | |
| КСН0107000-01 | КСН0107000-01 | Колесо флюгерное | |
| КСН0107000 | КСН0107000 | Колесо флюгерное | |
| 1 | КСН0107040 | Опора | |
| 1 | КСН0107040 | Опора | |
| 2 | КСН0107060 | Ось | |
| 2 | КСН0107060 | Ось | |
| 3 | КСН0107080 | Кронштейн | |
| 4 | КСН0107080-01 | Кронштейн | |
| 5 | КСН0107110 | Ступица | |
| 6 | КСН0107130 | Винт | |
| 6 | КСН0107130 | Винт | |
| 7 | КСН0107150 | Опора | |
| 7 | КСН0107150 | Опора | |
| 8 | КСН0107160 | Ось | |
| 8 | КСН0107160 | Ось | |
| 9 | КСН0108090 | Колесо | |
| 9 | КСН0108090 | Колесо | |
| 10 | КСН0100691 | Штифт | |
| 10 | КСН0100691 | Штифт | |
| 11 | КСН0100691-01 | Штифт | |
| 11 | КСН0100691-01 | Штифт | |
| 12 | КСН0107201 | Подшипник | |
| 12 | КСН0107201 | Подшипник | |
| 13 | КСН0107205 | Каркас ступицы | |
| 13 | КСН0107205 | Каркас ступицы | |
| 14 | КСН0107291 | Подшипник | |
| 15 | КСН0107401 | Копир | |
| 15 | КСН0107401 | Копир | |
| 16 | КСН0107403 | Пружина | |
| 16 | КСН0107403 | Пружина | |
| 17 | КСН0107418 | Каркас ступицы | |
| 17 | КСН0107418 | Каркас ступицы | |
| 18 | КСН0107421 | Шайба | |
| 18 | КСН0107421 | Шайба | |
| 19 | КСН0107608 | Винт | |
| 19 | КСН0107608 | Винт | |
| 20 | КСН0107609 | Пружина | |
| 20 | КСН0107609 | Пружина | |
| 21 | КСН0107612 | Наконечник | |
| 21 | КСН0107612 | Наконечник | |
| 22 | КСН0107613 | Шайба | |
| 22 | КСН0107613 | Шайба | |
| 23 | КСН0107614 | Болт | |
| 23 | КСН0107614 | Болт | |
| 24 | КСН0107615 | Болт специальный | |
| 24 | КСН0107615 | Болт специальный | |
| 25 | КСН0107631 | Гайка | |
| 25 | КСН0107631 | Гайка | |
| 26 | КСН0107815 | Шайба | |
| 26 | КСН0107815 | Шайба | |
| 27 | КСН0107818 | Ролик | |
| 28 | КСН0107819 | Втулка | |
| 29 | А.04.02.017-01 | Болт переднего колеса | |
| 30 | А.04.02.018 | Гайка крепления колеса | |
| 30 | А.04.02.018 | Гайка крепления колеса | |
| 31 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 | |
| 31 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 | |
| 32 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 | |
| 32 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 | |
| 33 | [Манжета 2.2-55х80-8752] | Манжета 2.2-55х80-8752 | |
| 33 | [Манжета 2.2-55х80-8752] | Манжета 2.2-55х80-8752 | |
| 34 | [Масленка 1.2-19853] | Масленка 1.2-19853 | |
| 34 | [Масленка 1.2-19853] | Масленка 1.2-19853 | |
| 35 | [Подшипник 7207] | Подшипник 7207 | |
| 35 | [Подшипник 7207] | Подшипник 7207 | |
| 36 | [Подшипник 2007109] | Подшипник 2007109 | |
| 36 | [Подшипник 2007109] | Подшипник 2007109 | |
| 37 | [Проволока 2,0-04-3282 (L=120±5мм)] | Проволока 2,0-04-3282 (L=120±5мм) | |
| 37 | [Проволока 2,0-04-3282 (L=120±5мм)] | Проволока 2,0-04-3282 (L=120±5мм) | |
| 38 | [Шарик Б14,288-3722] | Шарик Б14,288-3722 | |
| 38 | [Шарик Б14,288-3722] | Шарик Б14,288-3722 | |
| 39 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 | |
| 39 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 | |
| 40 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 | |
| 40 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 | |
| 41 | [Шайба 10.01-11371] | Шайба 10.01-11371 | |
| 41 | [Шайба 10.01-11371] | Шайба 10.01-11371 | |
| 42 | [Шплинт 5х45-397] | Шплинт 5х45-397 | |
| 42 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
