Каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка механизма вывешивания КГС-3-0141000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

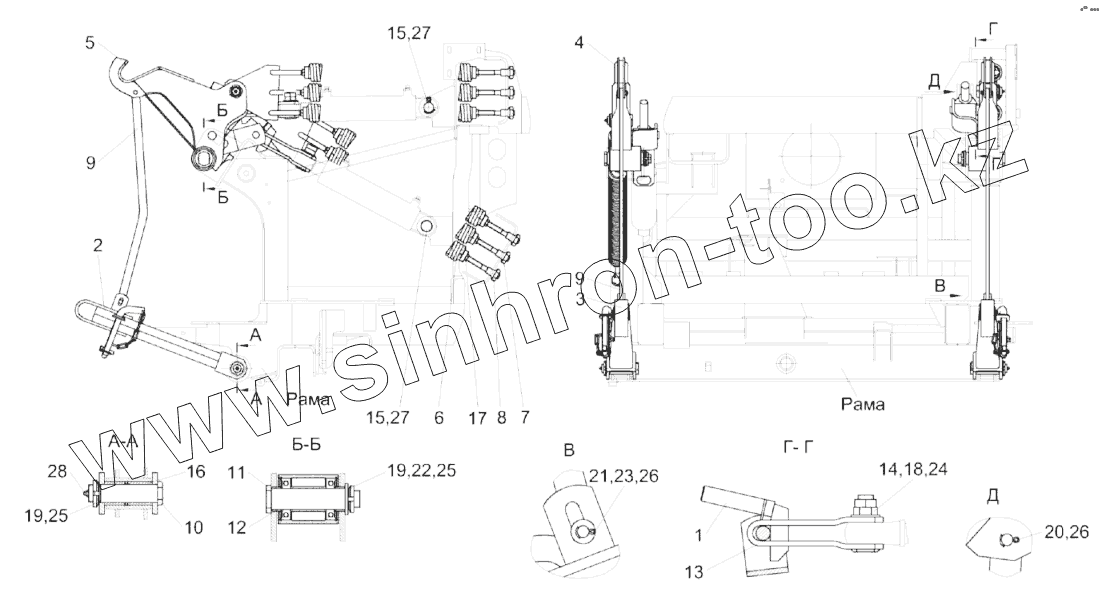

КГС-3-0141000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
25
26
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
КГС-3-0141000 КГС-3-0141000 Установка механизма вывешивания
1 КГС-3-0126040 Фиксатор
2 КГС 0126010 Балка упорная (левая)
3 КГС 0126010-01 Балка упорная
4 КГС 0141000 Крюк правый
5 КИЛ 0126100 Крюк левый
6 КИЛ 0126150-05 Пружина
7 КИЛ 0126160 Болт
8 КИЛ 0126160-01 Болт
9 КГС 0126401 Тяга
10 КИЛ 0126604-01 Палец
11 КИЛ 0126605-01 Палец
12 КИЛ 0126801 Кольцо
13 КИС 0126502А Скоба
14 КИС 0126606А Палец
15 КИС 0126609 Ось
16 КИС 0126803-01 Втулка
17 Гайка М18Х1,5-6G-2526 Гайка М18Х1,5-6G-2526
18 Гайка М30Х2-6G.05-2526 Гайка
19 Гайка М33Х1,5-6H-11871 Гайка
20 Ось 6-12 b12Х40-9650 Ось
21 Ось 6-12 b12Х45.10кп.Ц9.хр-9650 Ось
22 Шайба C 36.01-10450 Шайба
23 Шайба C.12.01-11371 Шайба C.12.01-11371
24 Шайба C.30.01-11371 Шайба
25 Шайба 33.01-11872 Шайба 33.01-11872
26 Шплинт 3,2Х25-397 Шплинт 3,2Х25-397
27 Шплинт 6,3Х56-397 Шплинт
28 Масленка 1.2.Ц6-19853 Масленка 1.2.Ц6-19853
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
