Каталог запасных частей к технике: Гомсельмаш КСК-600А. Установка компрессора КЗК-3219-0106360

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

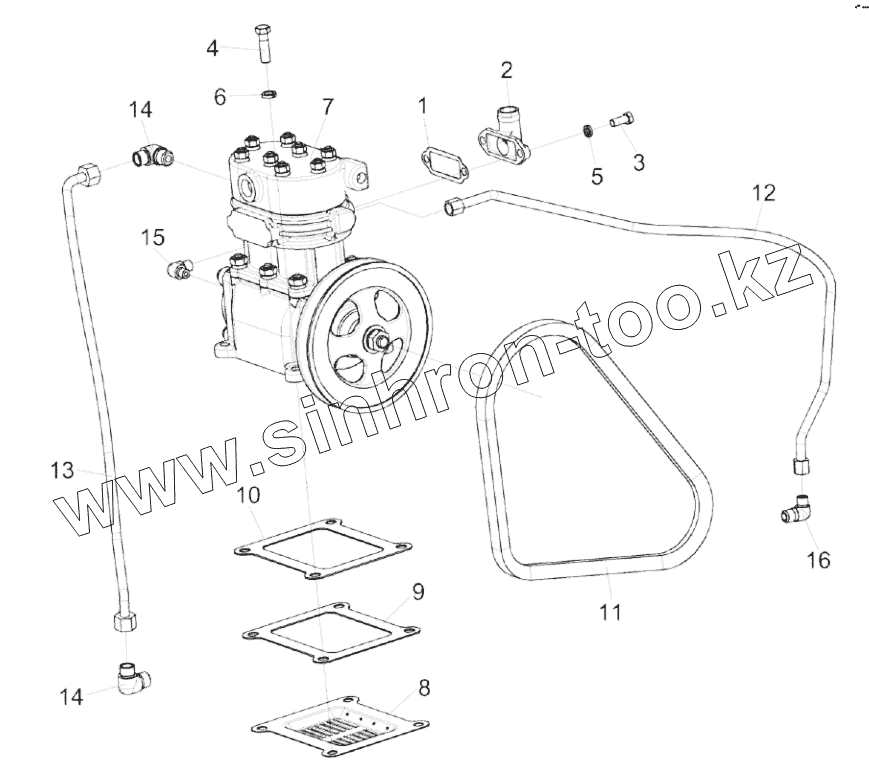

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-3219-0106360	КЗК-3219-0106360		Установка компрессора
1	УЭС 0400029		Прокладка
2	255Б-3509245		Патрубок подвода воздуха к компрессору
3	Болт М8-6gх20-7796		Болт М8-6gх20-7796
4	Болт М10-6eх35-7796		Болт
5	Шайба 8Т.65Г-6402		Шайба 8Т.65Г-6402
6	Шайба 10Т.65Г-6402		Шайба 10Т.65Г-6402
7	5336-3509012-05		Компрессор
8	500-3509105		Крышка предохранительная
9	236-1002284		Прокладка
10	500-3504103		Прокладка
11	BX 943Lw17X900Li		Ремень
12	6422-3509262		Трубка подвода масла
13	5336-3509278		Трубка со шлангом
14	379051		Угольник
15	379737		Угольник
16	402766		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
