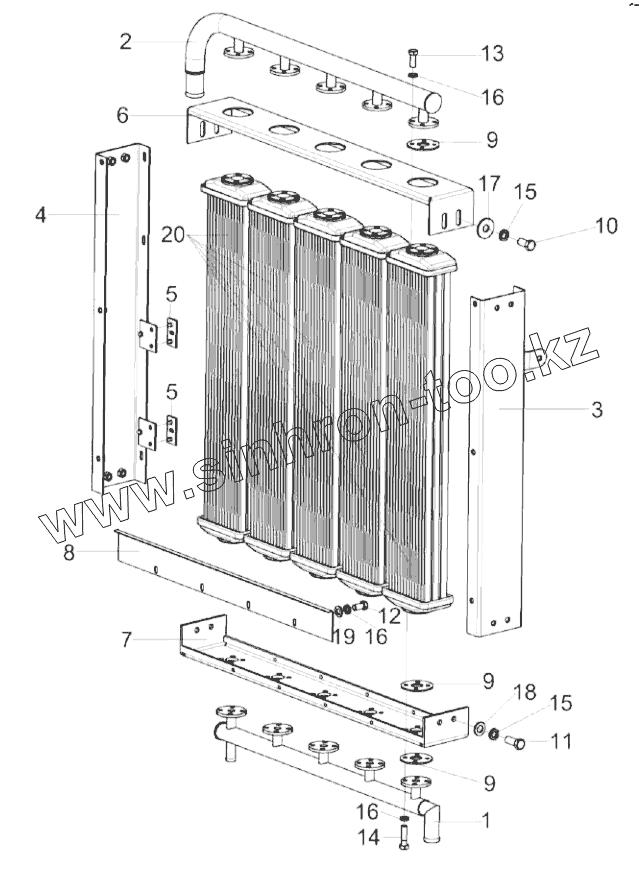

Каталог запасных частей к технике: Гомсельмаш КСК-600А. Радиатор масляный КГС-3-0116120

Тип техники

Марка

Модель

Схема

КГС-3-0116120

1

2

3

4

5

5

6

7

8

9

9

9

10

11

12

13

14

15

15

16

16

16

17

18

19

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
КГС-3-0116120	КГС-3-0116120		Радиатор масляный
1	КГС-3-0115370		Коллектор нижний
2	КГС-3-0115420		Коллектор верхний
3	КГС 0116470		Подвеска
4	КГС 0116480		Подвеска
5	АМ 84.00.002		Прокладка
6	КГС 0116462		Планка несущая
7	КГС 0116463		Основание
8	КГС 0116465		Уголок
9	КИС 0106002		Прокладка
10	Болт М10-6eХ20 7796		Болт
11	Болт М10-6eХ25 - 7796		Болт
12	Болт М8-6eХ16 - 7796		Болт
13	Болт М8-6eХ20 - 7796		Болт
14	Болт М8-6eХ30 - 7796		Болт
15	Шайба 10Т.65Г - 6402		Шайба
16	Шайба 8Т.65Г - 6402		Шайба
17	Шайба C 10.01 - 6958		Шайба
18	Шайба C.10.01 - 11371		Шайба
19	Шайба C.8.01 - 11371		Шайба
20	250.08.000		Радиатор масляный
20	250У.08.010		Секция радиатора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
