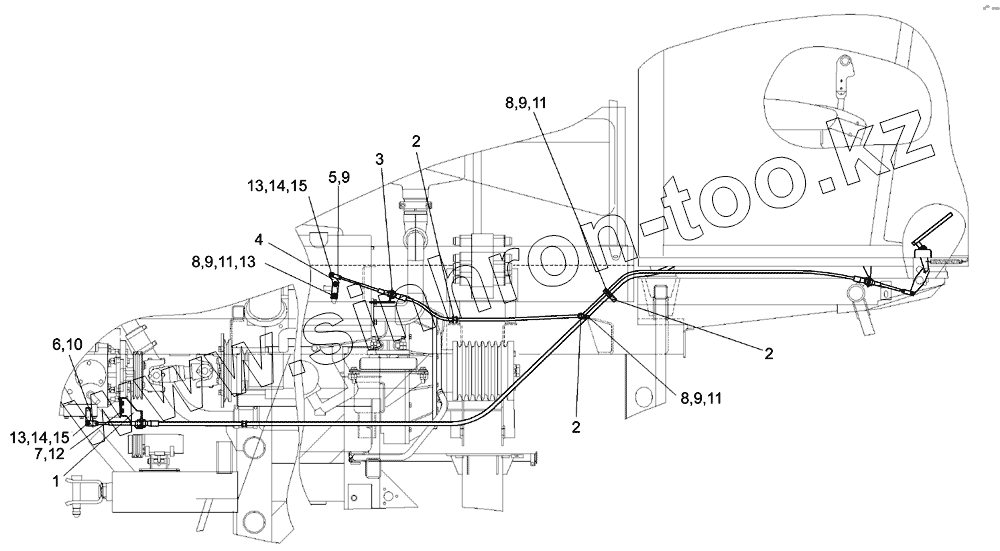

Каталог запасных частей к технике: Гомсельмаш КСК-600. Установка тросов КГС 0119290

Тип техники

Марка

Модель

Схема

КГС 0119290

1

2

2

2

3

4

5

6

7

8

8

8

9

9

9

9

10

11

11

11

12

13

13

13

14

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
КГС 0119290	КГС 0119290		Установка тросов
1	КИЛ 0119530А		Опора
2	КЗР 0700800-03		Хомут
3	УЭС-8-0300402		Кронштейн
4	УЭС-8-0300403		Рычаг
5	УЭС-4-0300603		Вилка
6	УЭС 0301601-01		Вилка
7	Болт М10-6eХ20-7796		Болт М10-6eХ20-7796
8	Болт М6-6eХ16-7798		Болт М6-6eХ16-7798
9	Гайка М6-6G-5915		Гайка М6-6G-5915
10	Гайка М8-6G-5915		Гайка М8-6G-5915
11	Шайба 6Т 65Г-6402		Шайба 6Т 65Г-6402
12	Шайба 10Т 65Г-6402		Шайба 10Т 65Г-6402
13	Шайба С.6.01-11371		Шайба С.6.01-11371
14	Ось 6-10 b12Х25-9650		Ось 6-10 b12Х25-9650
15	Шплинт 1,6Х12-397		Шплинт 1,6Х12-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
