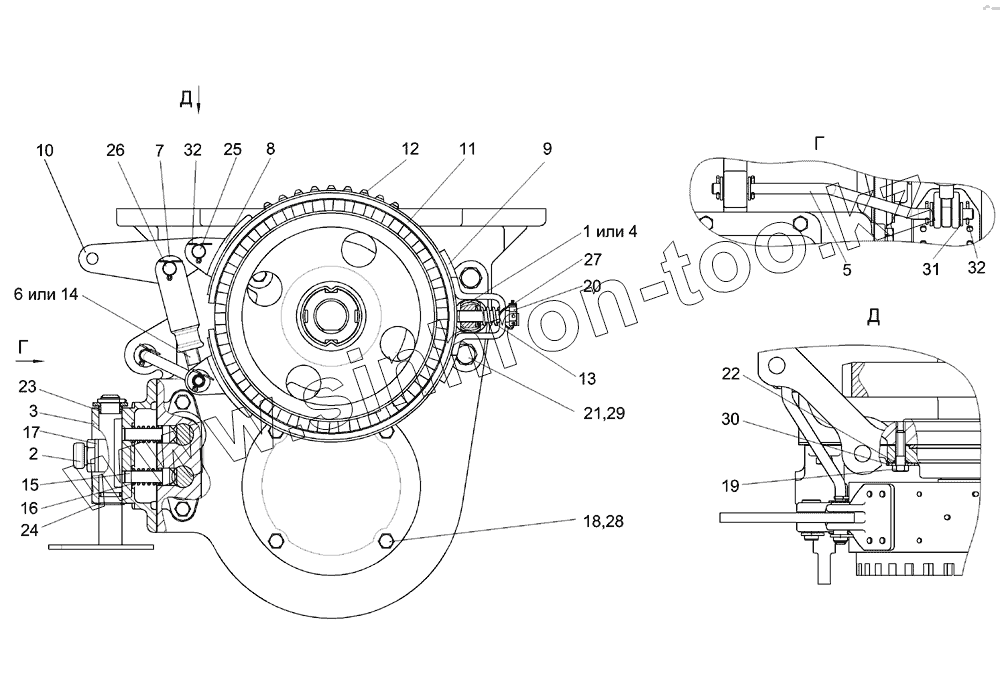

Каталог запасных частей к технике: Гомсельмаш КСК-600. Коробка передач КГС 0107020 (вид сзади)

Тип техники

Марка

Модель

Схема

КГС 0107020

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
54-4-1-6	54-4-1-6		Лента тормоза
КГС 0107020	КГС 0107020		Коробка передач
1	КИС 0107070		Палец тормоза
2	РФ 0001000		Сапун
3	КИС 0107111		Крышка
4	КИС 0107615		Палец тормоза
5	КИС 0107631		Ось
6	КИС 0107632		Ушко
7	20101		Вилка
8	20122		Накладка
9	41521А		Скоба
10	44С-41175		Рычаг
11	54-00252		Лента
12	54-50542		Лента
13	61003А		Пружина
14	61004		Ушко
15	61165А		Фиксатор
16	61166		Пружина
17	РФ 0000002		Прокладка
18	Болт М8-6ех25-7796		Болт М8-6ех25-7796
19	Болт М8-6ех30-7796		Болт М8-6ех30-7796
20	Болт 3М10-6ех45-7796		Болт 3М10-6ех45-7796
21	Болт М12-6ех30-7796		Болт М12-6ех30-7796
22	Кольцо 008-012-25-2-2-18829/9833		Кольцо 008-012-25-2-2-18829/9833
23	Кольцо 016-020-25-2-2-18829/9833		Кольцо 016-020-25-2-2-18829/9833
24	Кольцо В20-13942		Кольцо В20-13942
25	Ось 6-10b12х30-9650		Ось 6-10b12х30-9650
26	Ось 6-10b12х32-9650		Ось 6-10b12х32-9650
27	Проволока 0,7-0-Ч-3282 (L=120+2 мм)		Проволока 0,7-0-Ч-3282 (L=120+2 мм)
28	Шайба 8Т 65Г-6402		Шайба 8Т 65Г-6402
29	Шайба 12Т 65Г-6402		Шайба 12Т 65Г-6402
30	Шайба А.8.01-6958		Шайба А.8.01-6958
31	Шайба С.10.01-11371		Шайба С.10.01-11371
32	Шплинт 2,5х18-397		Шплинт 2,5х18-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
