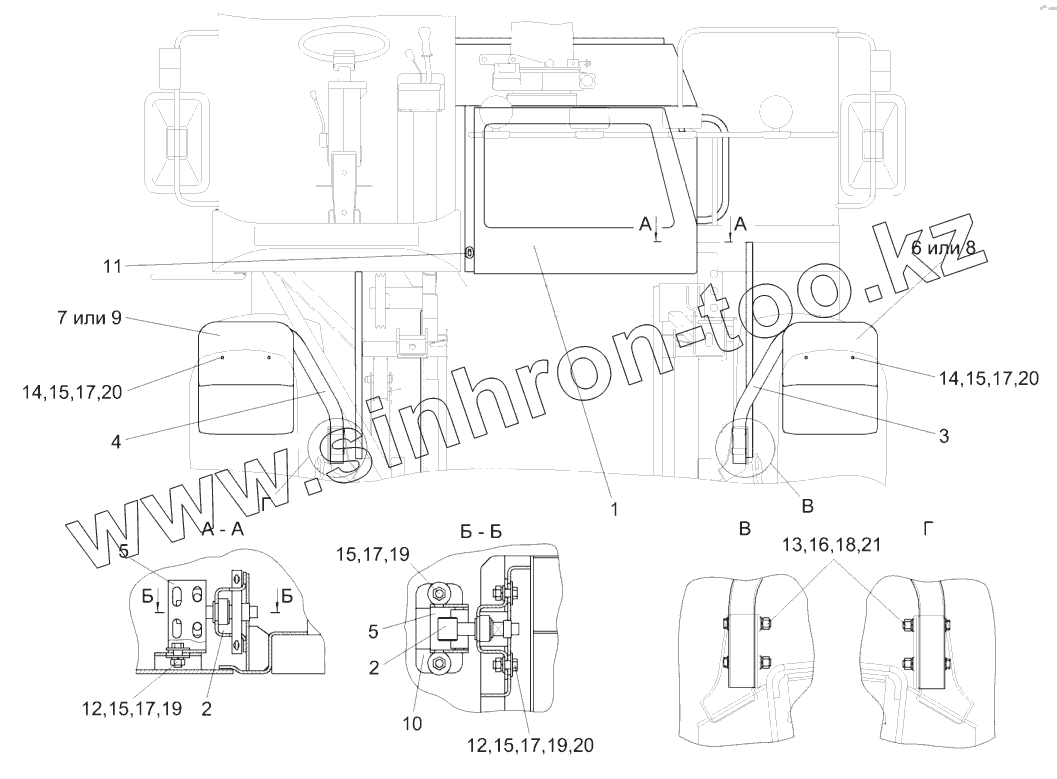

  5. Установка капотов КГС 0128000 (вид спереди)

Каталог запасных частей к технике: Гомсельмаш КСК-600. Установка капотов КГС 0128000 (вид спереди)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
15
16
17
17
17
17
17
18
19
19
19
20
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
КГС0128200 КГС0128200 Крыло
КГС0128200-01 КГС0128200-01 Крыло
КГС0128000 КГС0128000 Установка капотов
1 КГС0128040 Маска
2 КГС0128140 Фиксатор
3 КГС0128190 Каркас
4 КГС0128190-01 Каркас
5 КИС0128300А Замок
6 КГС0128003 Щиток
7 КГС0128003-01 Щиток
8 КГС0128004 Щиток
9 КГС0128004-01 Щиток
10 КГС0128487 Скоба
11 500АС-3724042 Втулка
12 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
13 БолтМ16-6eх100-7796 Болт М16-6eх100-7796
14 БолтМ8-6eх20-7802 Болт М8-6eх20-7802
15 ГайкаМ8-6G-5915 Гайка М8-6G-5915
16 ГайкаМ16-6G-5915 Гайка М16-6G-5915
17 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
18 Шайба16Т65Г-6402 Шайба 16Т.65Г-6402
19 ШайбаА8.01-6958 Шайба
20 ШайбаС.8.01-11371 Шайба С.8.01-11371
21 ШайбаС.16.01-11371 Шайба С.16.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
