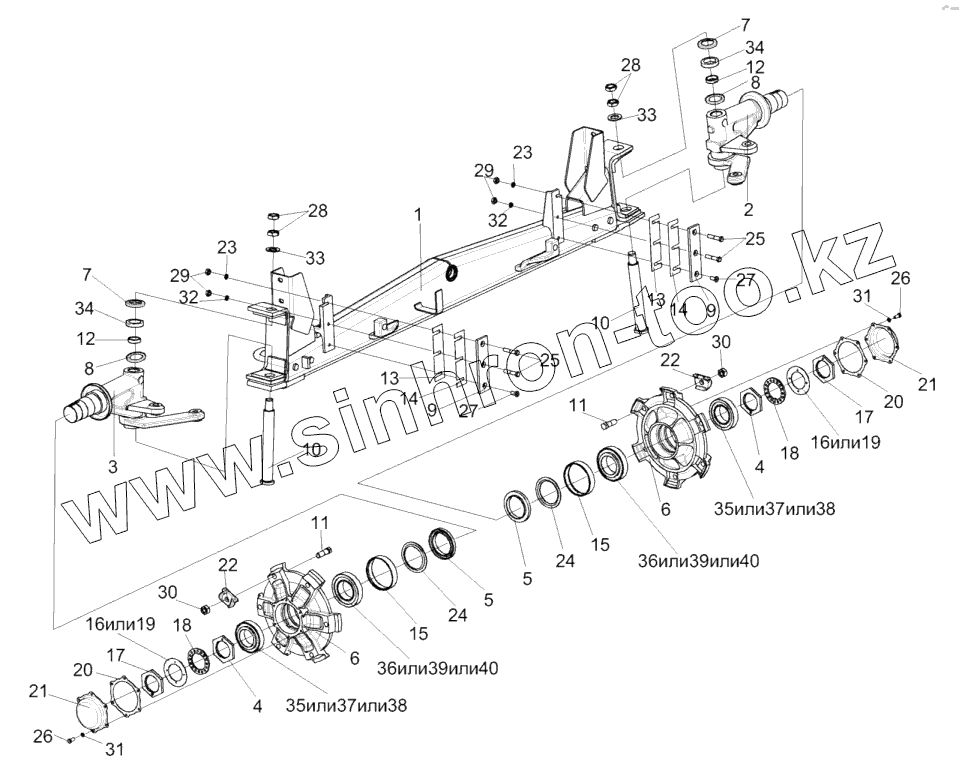

Каталог запасных частей к технике: Гомсельмаш КСК-600. Мост управляемых колес КГС 0109000 (установка ступиц)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
Позиция на иллюстрации Заводской номер детали Название детали
КГС0109000 КГС0109000 Мост управляемых колес
1 КГС0109010 Балка
2 КГС0109120 Кулак поворотный
3 КГС0109120-01 Кулак поворотный
4 КИЛ0109220 Гайка
5 51.3104038-В2 Сальник ступицы заднего колеса с пружиной в сборе
6 КИЛ0109201-01 Ступица
7 КИЛ0109416 Крышка
8 КИЛ0109417 Обойма
9 КИЛ0109501 Накладка
10 КИЛ0109602 Шкворень
11 КИЛ0109619 Болт
12 КИЛ0109802 Втулка
13 КИС0100412 Прокладка
14 КИС0100412-01 Прокладка
15 КИС0109804Б Кольцо
16 Н.129.00423 Шайба
17 КИЛ0109423 Гайка
18 КИЛ0109419 Шайба
19 КИЛ0109421 Шайба
20 КИЛ0109004 Прокладка
21 КИЛ0109422 Крышка
22 КИЛ0109623 Прижим
23 КСН0100665-01 Шайба
24 887А-3103095 Кольцо предохранительное
25 БолтМ10-6eх50-7786 Болт М10-6eх50-7786
26 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
27 ВинтВ2.М10-6eх22-17475 Винт В2.М10-6eх22-17475
28 ГайкаМ30х2-6G-2526 Гайка М30х2-6G-2526
29 ГайкаМ10-6G-5915 Гайка М10-6G-5915
30 ГайкаМ20х1,5-6G-5915 Гайка М20х1,5-6G-5915
31 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
32 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
33 ШайбаС.30.01-11371 Шайба С.30.01-11371
34 8110-7872 Подшипник 8110-7872
35 32215 Подшипник 32215
36 32216 Подшипник 32216
37 32215А Подшипник 32215А
38 32215-90КА1 Подшипник 32215-90КА1
39 32216A Подшипник 32216A
40 32216-90КА1 Подшипник 32216-90КА1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
