Каталог запасных частей к технике: Гомсельмаш КСК-600. Валец задний КГС 0103560

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

9

9

10

10

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

23

24

24

25

25

25

25

26

26

26

26

27

28

29

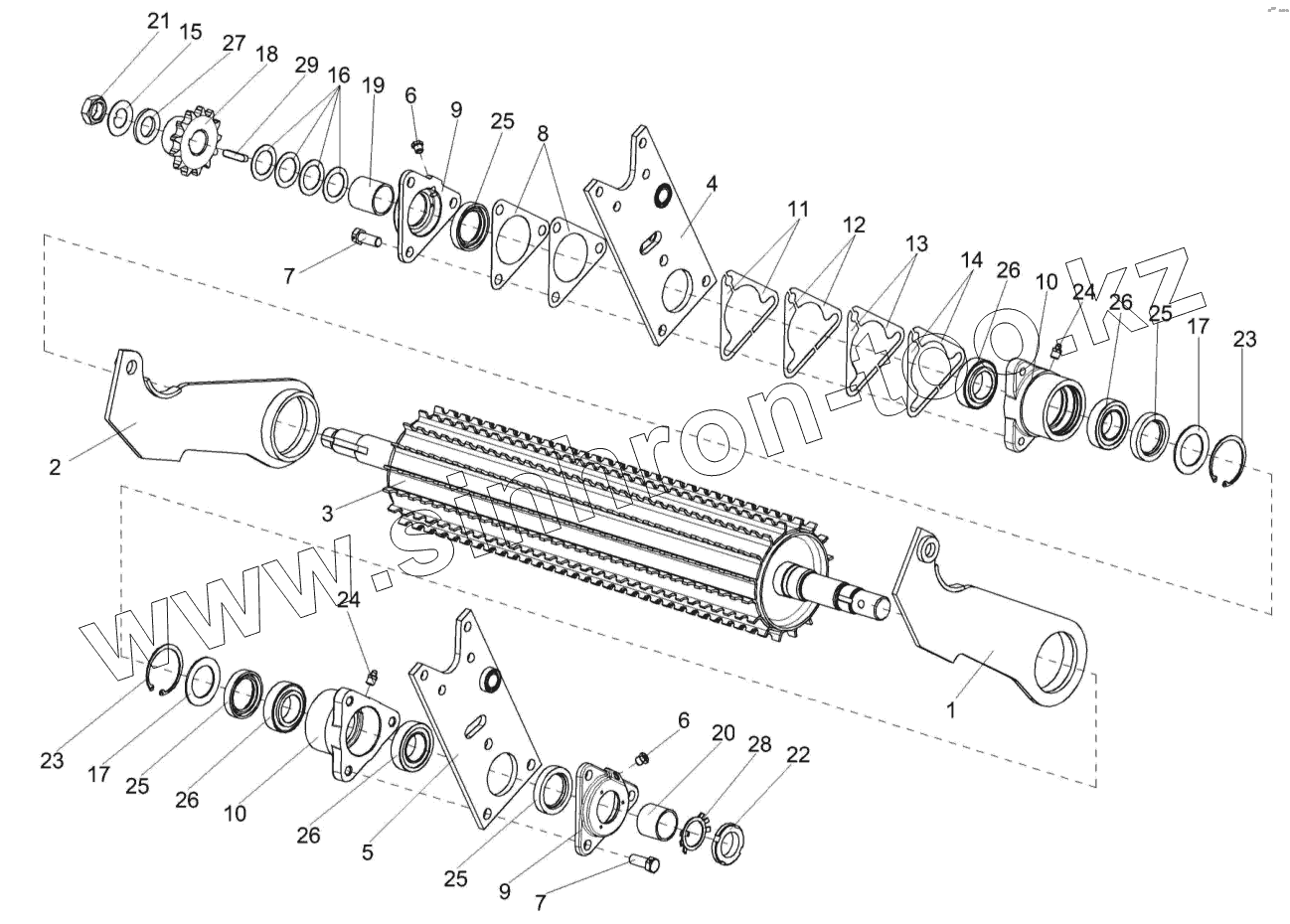

Позиция на иллюстрации	Заводской номер детали		Название детали
КГС0103560	КГС0103560		Валец задний
1	КГС0103050		Рычаг
2	КГС0103050-01		Рычаг
3	КГС0103570А		Валец задний
4	КИС0103580		Пластина
5	КИС0103590		Пластина
6	КУЖ0108010		Клапан предохранительный
7	КИЛ0103634-02		Болт
8	КИС0103001А		Прокладка
9	КИС0103103А		Крышка
9	КИС0103610		Крышка
10	КИС0103630		Корпус
10	КИС0103208		Корпус
11	КИС0103404Б		Прокладка регулировочная
12	КИС0103404Б-01		Прокладка регулировочная
13	КИС0103404Б-02		Прокладка регулировочная
14	КИС0103404Б-03		Прокладка регулировочная
15	КИС0103413		Шайба стопорная
16	КИС0103431		Шайба регулировочная
17	КИС0103464		Шайба защитная
18	КИС0103605А		Звездочка
19	КИС0103801		Втулка
20	КИС0103801-01		Втулка
21	ГайкаМ24х2-6G-2526		Гайка М24х2-6G-2526
22	ГайкаМ33х1,5-6H-11871		Гайка М33х1, 5-6H-11871
23	В62-13943		Кольцо
24	1.2-19853		Масленка
25	2.2-40х60-1-8752		Манжета
26	2007107		Подшипник ГОСТ 333-79
27	ШайбаС.24.01-11371		Шайба С.24.01-11371
28	Шайба33.01-11872		Шайба 33.01-11872
29	Шпонка2-8х7х36-23360		Шпонка 2-8х7х36-23360

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
