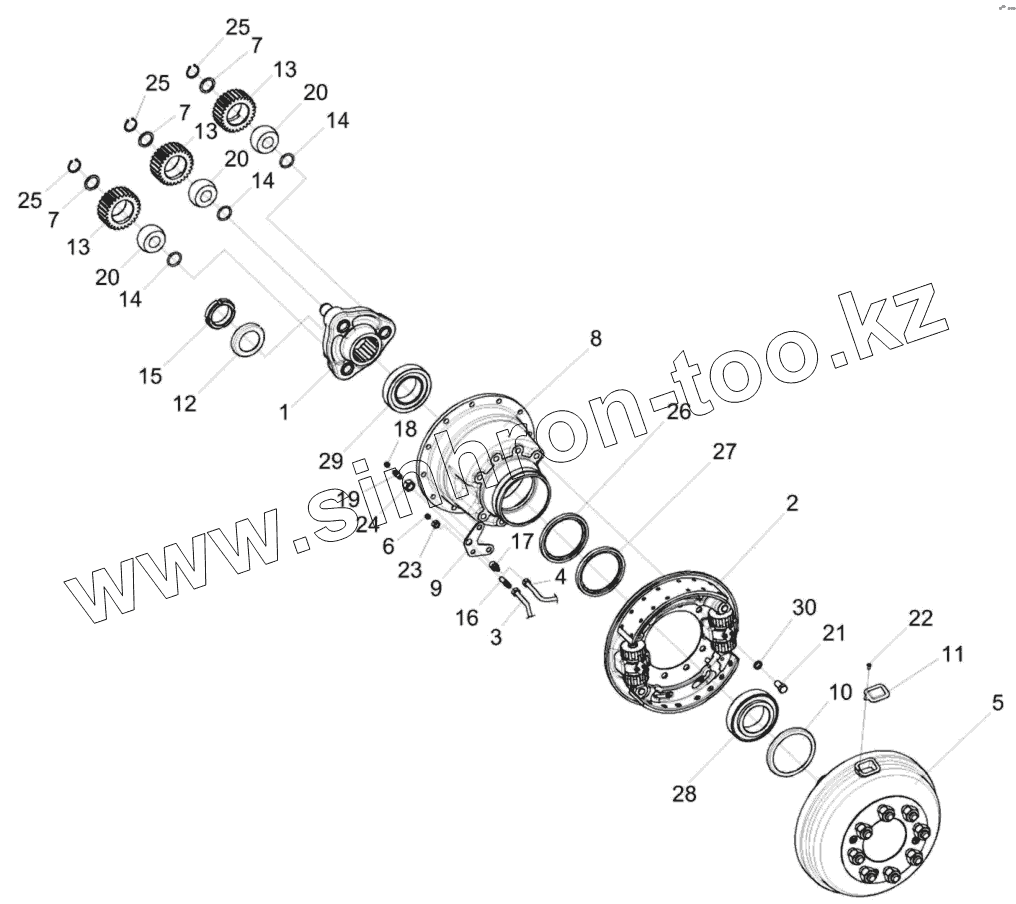

Каталог запасных частей к технике: Гомсельмаш КСК-600. Редуктор бортовой 54-4-3

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

11

12

13

13

13

14

14

14

15

16

17

18

19

20

20

20

21

22

23

24

25

25

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
54-4-3	54-4-3		Редуктор бортовой левый
1	КЗК0107110		Водило
2	54-4-3-1		Тормоз левый
3	54-4-3-3Б		Трубка
4	54-4-4-2Б		Трубка
5	54-4-4-4А		Барабан
6	012-7884-4836		Заглушка
7	41258		Кольцо
8	54-20066А		Корпус редуктора
9	54-40399		Кронштейн
10	54-40403		Чашка
11	54-41470		Крышка
12	54-43415А		Шайба
13	54-60166А		Сателлит
14	54-61404		Кольцо распорное
15	54-61432А		Гайка
16	54-61361		Штуцер переходной
17	54-61607		Штуцер переходной
18	75Ш-10034Б		Колпак
19	75Ш-16151		Клапан
20	982807		Подшипник
21	БолтМ16-6ех30-7796		Болт М16-6ех30-7796
22	ВинтМ6х12-17473		Винт М6х12-17473
23	ГайкаМ12х1,25-5915		Гайка М12х1,25-5915
24	ГайкаМ18х1,5-5916		Гайка М18х1, 5-5916
25	В35-13942		Кольцо В35-13942
26	2,2-120х150-1-8752		Манжета 2, 2-120х150-1-8752
27	1,2-120х150-1-8752		Манжета 1, 2-120х150-1-8752
28	7517-27365		Подшипник 7517-27365
29	7516		Подшипник ГОСТ 333-79
30	Шайба16.65Г-6402		Шайба 16.65Г-6402

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
