Каталог запасных частей к технике: Гомсельмаш КСК-100А. Сервоклапан ДГП 100514А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

27

27

28

28

28

29

30

31

32

33

34

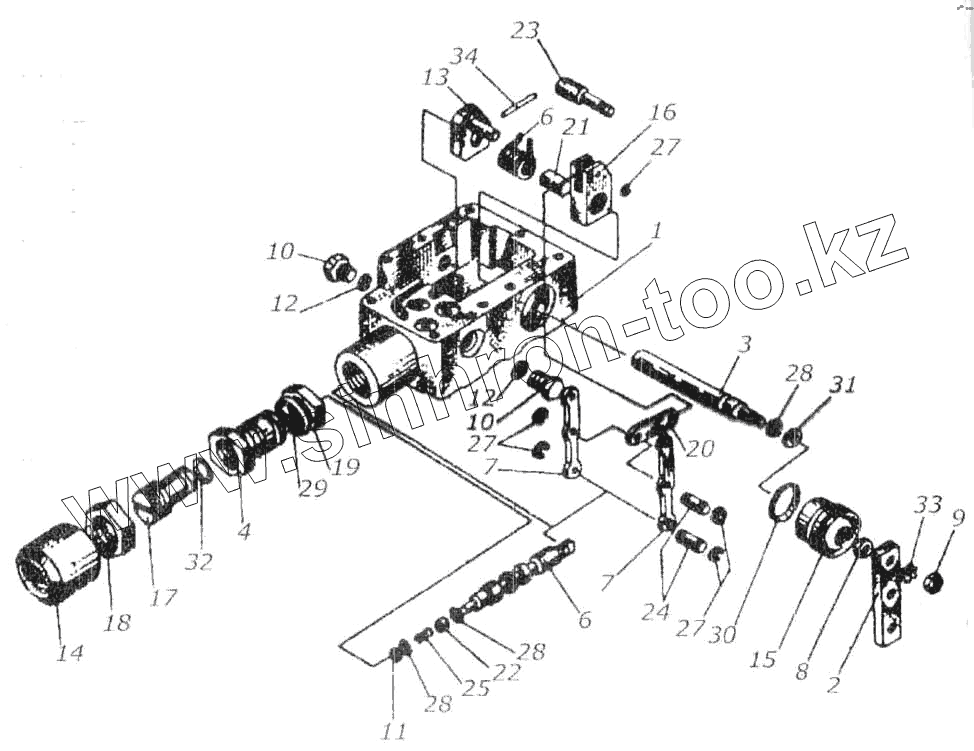

Позиция на иллюстрации	Заводской номер детали		Название детали
ДГП 100514	ДГП 100514		Сервоклапан
1	ДГП 100518		Корпус клапана
2	ДГП 301623		Рычаг
3	ДГП 301629		Вал
4	ДГП 301630		Корпус
5	ДГП 301631		Золотник
6	ДГП 301633		Пружина
7	ДГП 301655		Тяга клапана
8	ДГП 404728		Втулка распорная
9	ДГП 404733		Гайка
10	ДГП 404735		Пробка
11	ДГП 404760		Кольцо
12	ДГП 404765		Кольцо уплотнительное
13	ДГП 404787		Пружинодержатель
14	ДГП 404 788		Крышка
15	ДГП 404789		Втулка
16	ДГП 404790		Тяга вала
17	ДГП 404791		Болт
18	ДГП 404792		Контргайка
19	ДГП 404793		Контргайка
20	ДГП 404794		Элемент
21	ДГП 404795		Втулка
22	ДГП 404796		Втулка
23	ДГП 404797		Упор
24	ДГП 404798		Цапфа
25	ДГП 404800		Пружина
26	ДГП 404801		Кольцо предохранительное
27	ДГП 404959		Кружок предохранительный
28	ДГП 405223		Прокладка
29	ДГП 406463		Кольцо уплотнительное
30	ДГП 406465		Кольцо уплотнительное
31	ДГП 406479		Кольцо уплотнительное
32	ДГП 406480		Кольцо
33	ЧСН 021744.05		Прокладка 6.4
34	ЧСН 022156		Штифт 2х25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
