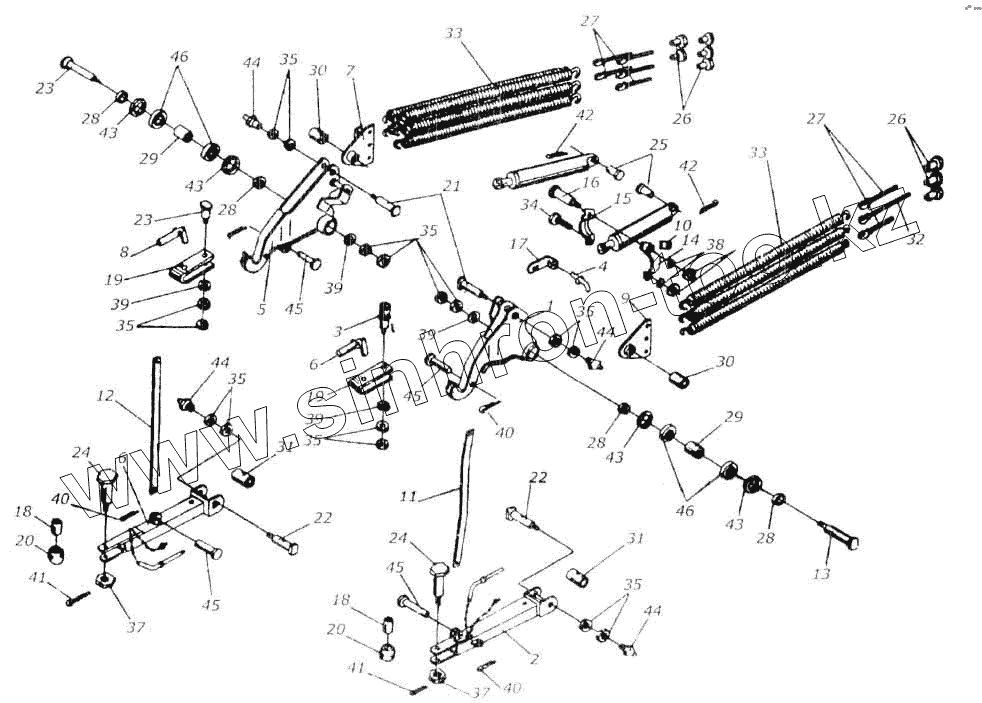

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизмы вывешивания КИЛ 0126000 и КИЛ 0141000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
33
33
34
35
35
35
35
35
35
35
37
37
38
39
39
39
39
40
40
40
41
41
42
42
43
43
43
43
44
44
44
44
45
45
45
45
46
46
Позиция на иллюстрации Заводской номер детали Название детали
1 КИЛ 0126010 Крюк левый
2 КИЛ 0126060 Балка упорная с фиксатором
3 КИЛ 0126130 Палец
4 КИЛ 0126140 Фиксатор
5 КИЛ 0141010 Крюк правый
6 КИЛ 0141060 Балка упорная с фиксатором
7 КИС 0126030А Коромысло
8 КИС 0126040 Фиксатор
9 КИС 0141020 Коромысло
10 КИЛ 0126414 Пластина
11 КИЛ 0126501 Тяга
12 КИЛ 0141501 Тяга
13 КИЛ 0126605 Палец
14 КИЛ 0126616 Хомут
15 КИЛ 0126616-01 Хомут
16 КИЛ 0126617 Болт
17 КИЛ 0126622 Рычаг
18 КИС 0126201 Втулка
19 КИС 0126502А Скоба
20 КИС 0126603А Ролик
21 КИС 0126604А Палец
22 КИС 0126604А-01 Палец
23 КИС 0126606А Палец
24 КИС 0126607А Ось ролика
25 КИС 0126609 Ось
26 КИС 0126612 Гайка
27 КИС 0126613 Держатель
28 КИС 0126801А Кольцо
29 КИЛ 0126802А Втулка
30 КИС 0126803 Втулка
31 КИС 0126803-01 Втулка
32 КЕС 0002601 Держатель
33 КСЛ 0000619 Пружина
34 М16х50.56.019 Болт ГОСТ 7796-70
35 М30х2.0.6Н.019 Гайка ГОСТ 2526-70
36 М16.6.019 Гайка ГОСТ 5915-70
37 М24х2.6.019 Гайка ГОСТ 2526-70
38 16.65Г.019 Шайба ГОСТ 6402-70
39 30.01.019 Шайба ГОСТ 11371-78
40 3,2х25.019 Шплинт ГОСТ 397-79
41 5х45.019 Шплинт ГОСТ 397-79
42 6.3.63.019 Шплинт ГОСТ397-79
43 1В80 Кольцо ГОСТ 13941-68
44 1,2.Ц6 хр Масленка ГОСТ 19853-74
45 22-12в 12х40.20 Ц9хр Ось ГОСТ 9650- 71
46 60208 Подшипник ГОСТ 7242-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
