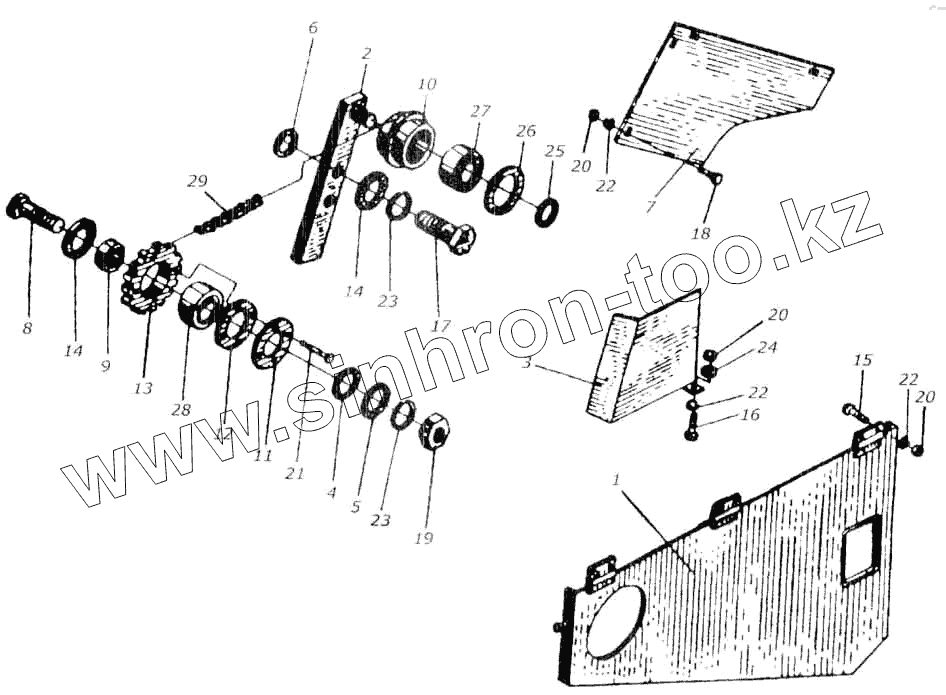

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм натяжения и щитки правой стороны

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

20

20

21

22

22

22

23

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
КИС 0626000	КИС 0626000		Ролик
КУЖ 0122010	КУЖ 0122010		Звездочка
1	КИЛ 0609000		Ограждение
2	КИС 0626010		Тяга
3	КИЛ 0632000		Ограждение
4	КИС 0103486		Шайба
5	КИС 0103486		Шайба
6	КИС 0201472		Шайба
7	КИС 0600402В		Щиток
8	КИС 0600605Б		Болт
9	КИС 0600606Б		Втулка
10	КИС 0619602Б		Ролик
11	КУЖ 0122401		Крышка
12	КУЖ 0122403		Шайба
13	КУЖ 0122605		Звездочка
14	КУЖ 0201422		Шайба специальная
15	М8х16.56.019		Болт ГОСТ 7796-76
16	М8х25.56.019		Болт ГОСТ 7796-70
17	М16х40.56.019		Болт ГОСТ 7796-76
18	М8х20.56.019		Болт ГОСТ 7796-70
19	М16х1,5.6.019		Гайка ГОСТ2526-70
20	М8.6.019		Гайка ГОСТ 5915-70
21	4х30.01		Заклепка ГОСТ 10299-80
22	8.65Г.019		Шайба ГОСТ 6402-70
23	16.65Г.019		Шайба ГОСТ 6402-70
24	8.01.019		Шайба ГОСТ 11371-78
25	В25		Кольцо ГОСТ 13940-68
26	В52		Кольцо ГОСТ 13942-68
27	180205		Подшипник ГОСТ 8882-75
28	180503Сq		Подшипник ГОСТ 8882-75
29	ПРЛ-19,05-2950 L=1696,00 мм		Цепь ГОСТ 13568-75

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
