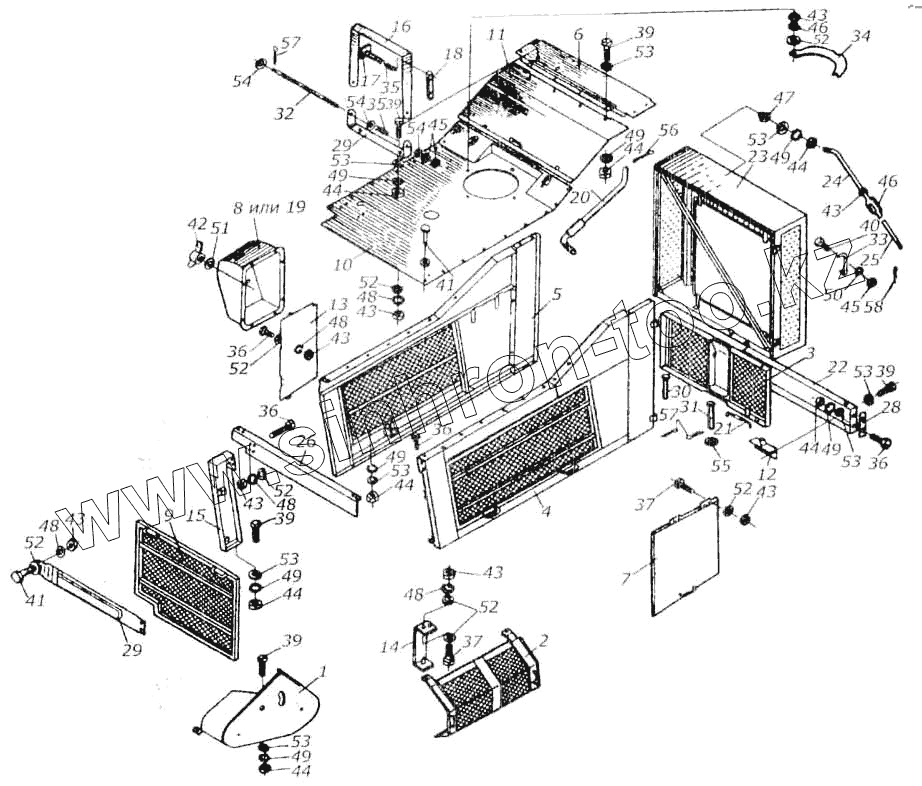

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Капоты воздухоочистителя и ограждения КИЛ 0128000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
26
28
29
29
30
31
32
33
34
35
35
36
36
36
36
37
37
39
39
39
39
39
40
41
41
42
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
45
45
46
46
47
48
48
48
48
48
49
49
49
49
49
49
49
50
51
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
54
54
54
55
56
57
57
58
Позиция на иллюстрации Заводской номер детали Название детали
КИЛ 0128090 КИЛ 0128090 Крышка
КИЛ 0128100 КИЛ 0128100 Крыша
КИЛ 0128000 КИЛ 0128000 Установка капотов
КИЛ 0128120 КИЛ 0128120 Стяжка
КИС 0128250А КИС 0128250А Опора
КИС 0128510А КИС 0128510А Стойка
1 КИЛ 0128010 Ограждение
2 КИЛ 0128020 Ограждение
3 КИЛ 0128030 Крышка
4 КИЛ 0128040 Боковина
5 КИЛ 0128050 Боковина
6 КИЛ 0128110 Щиток
7 КИС 0128010А Капот
8 КИС 0128050А Ограждение гидрораспределителя
9 КИС 0128060А Крышка
10 КИС 0128140 Крыша
11 КИС 0128150В Крыша
12 КИС 0128600Б Кронштейн
13 КИС 0128220А Щиток
14 КИС 0128260А Кронштейн
15 КИС 0128280А Стойка
16 КИС 0128320А Хомут
17 КИС 0128330а Фиксатор
18 КИС 0128340А Ручка
19 КИС 0128360 Ограждение гидрораспределителя
20 КИС 0128380А Фиксатор
21 КИС 0128420А Фиксатор
22 КИС 0128430А Балка
23 КИС 0128440 Экран
24 КИЛ 0128601 Стяжка
25 КИЛ 0128602 Стяжка
26 КИС 0128417А Уголок
27 КИС 0128418Б Лист
28 КИС 0128488А Пластина
29 КИС 0128506А Основание
30 КИС 0128600А Ось
31 КИС 0128606А-01 Ось
32 КИС 0128618А Ось
33 КИС 0100417 Компенсатор
34 КИС 0100607 Кронштейн зеркала
35 М10х25.56.019 Болт ГОСТ 7796-70
36 М8х20.56.019 Болт ГОСТ 7796-70
36 КУЖ 0406603А Пружина муфты
37 М8х25.56.019 Болт ГОСТ 7796-70
39 М10х30.56.019 Болт ГОСТ 7796-70
40 М12х40.56.019 Болт ГОСТ 7796-70
41 М8х20.56.019 Болт ГОСТ 7796-70
42 М6.35.019 Гайка ГОСТ 3032-76
43 М8.6.019 Гайка ГОСТ 5915-70
44 М10.6.019 Гайка ГОСТ 11860-73
45 М12.6.019 Гайка ГОСТ 5915-70
46 12х110-1 Гайка стяжная
47 М10.6.019 Гайка ГОСТ 11860-73
48 8.65Г.019 Шайба ГОСТ 6402-70
49 10.65Г.019 Шайба ГОСТ 6402-70
50 12.65Г.019 Шайба ГОСТ 6402-70
51 6.01.019 Шайба ГОСТ 6958-78
52 8.01.019 Шайба ГОСТ 11371-78
53 10.01.019 Шайба ГОСТ 11371-78
54 12.01.019 Шайба ГОСТ 11371-78
55 15.01.019 Шайба ГОСТ 11371-78
56 2,5х18.019 Шплинт ГОСТ 397-79
57 3,2х25.019 Шплинт ГОСТ 397-79
58 4х25.019 Шплинт ГОСТ 397-79
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
