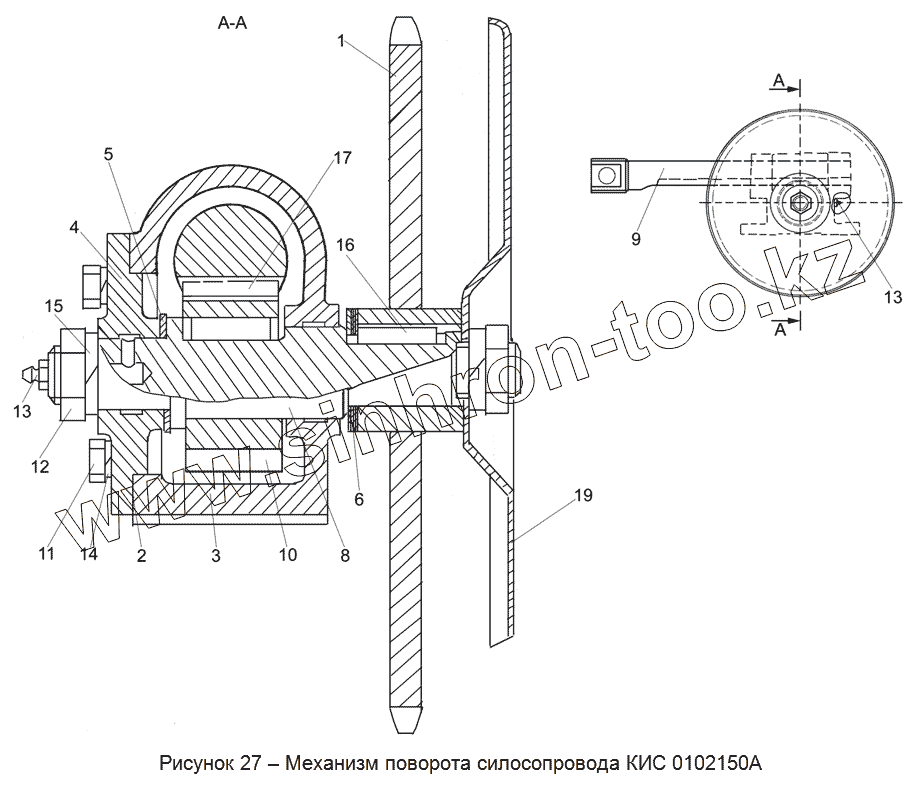

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0102150 Механизм поворота силосопровода

Тип техники

Марка

Модель

Схема

КИС 0102150А

1

2

3

4

5

6

8

9

10

11

12

13

13

14

15

16

17

19

Позиция на иллюстрации	Заводской номер детали		Название детали
КИС 0102150А	КИС 0102150А		Механизм поворота силосопровода
1	КИС 0102160А		Звездочка
2	КИС 0102002		Прокладка
3	КИС 0102102Б		Корпус
4	КИС 0102103		Крышка
5	КИС 0102456		Шайба
6	КИС 0102468		Шайба
8	КИС 0102619Б		Вал
9	КИС 0102621		Рейка
10	КИС 0102622		Шестерня
11	Болт М10х25 -7796		Болт М10х25 -7796
12	Гайка М22х1.5 -2526		Гайка М22х1.5 -2526
13	Масленка 1.2 -19853		Масленка 1.2 -19853
14	Шайба 10Т 65Г -6402		Шайба 10Т 65Г -6402
15	Шайба 22Т 65Г -6402		Шайба 22Т 65Г -6402
16	Шпонка 3-10х8х36 -8789		Шпонка 3-10х8х36 -8789
17	Шпонка 3-10х8х45 -8789		Шпонка 3-10х8х45 -8789
19	КИС 0102469		Щиток
