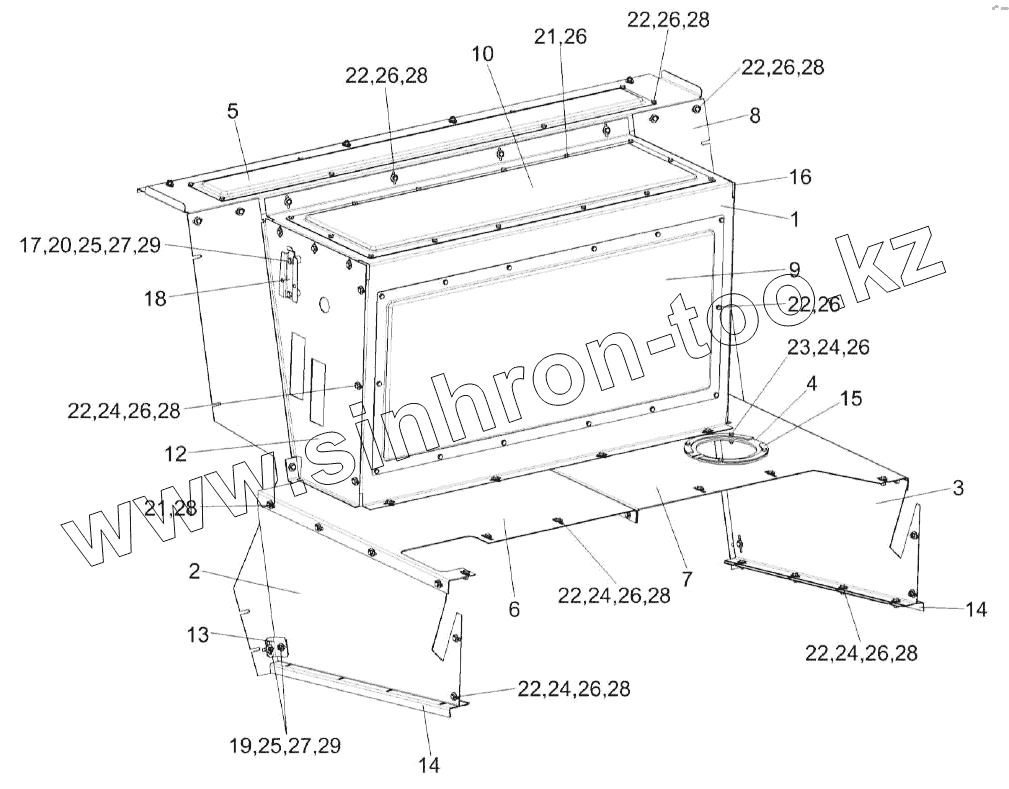

Каталог запасных частей к технике: Гомсельмаш KС-200. Установка уплотнений моторного отсека КС-200-0140000Э1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
22
22
22
22
22
22
23
24
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
28
28
28
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали
КС-200-0140000Э1 КС-200-0140000Э1 Установка уплотнений
1 КС-200-0140020Э1 Обечайка
2 КС-200-0140030Э1 Панель
3 КС-200-0140030Э1-01 Панель
4 КС-200-0140001Э1 Прокладка
5 КС-200-0140402Э1 Крышка
6 КС-200-0140403Э1 Панель
7 КС-200-0140404Э1 Панель
8 КС-200-0140405Э1 Щиток
9 КС-200-0140407Э1 Крышка
10 КС-200-0140408Э1 Крышка
11 КС-200-0140409Э1 Боковина
12 КС-200-0140409Э1-01 Боковина
13 КС-200-0140412Э1 Кронштейн
14 КС-200-0140413Э1 Уголок
15 КС-200-0140414Э1 Накладка
16 КС-200-0140415Э1 Щиток
17 КВС-1-0118803 Втулка
18 СЭУ0200482 Кронштейн
19 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
20 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
21 БолтМ6-6eх12-7798 Болт М6-6eх12-7798
22 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
23 БолтМ6-6eх20-7798 Болт М6-6eх20-7798
24 ГайкаМ6-6G-5915 Гайка М6-6G-5915
25 ГайкаМ8-6G-5915 Гайка М8-6G-5915
26 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
27 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
28 ШайбаC6.01-6958 Шайба C 6.01-6958
29 ШайбаC.8.01-11371 Шайба C.8.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
