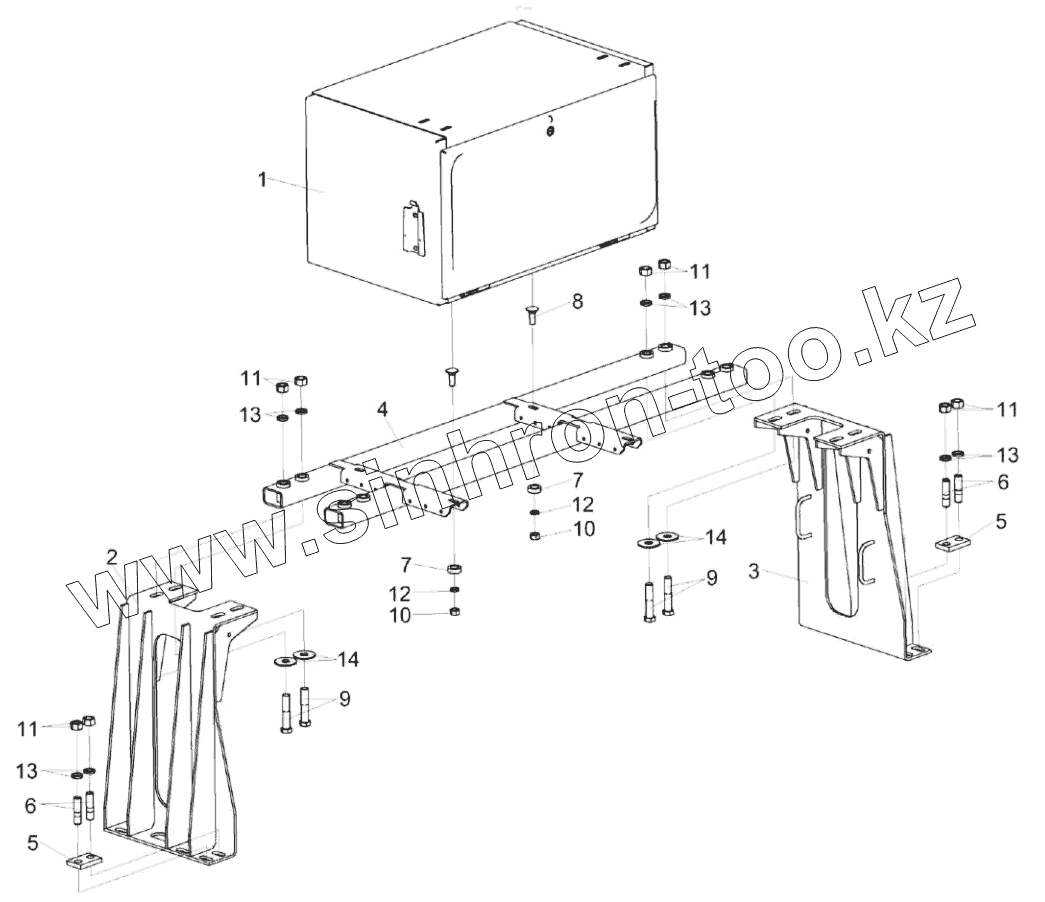

Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка ящика инструментального КС-150С-0136000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

9

10

10

11

11

11

11

12

12

13

13

13

13

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-150С-0136000	КС-150С-0136000		Установка ящика инструментального
1	КС-150С-0136020		Ящик инструментальный
2	КС-150С-0136050		Кронштейн
3	КС-150С-0136050-01		Кронштейн
4	КС-150С-0136060		Опора
5	КС-150С-0136416		Пластина
6	КС-150С-0136601		Шпилька
7	КС-150С-0136607		Шайба
8	Болт М12-6еx35-7802		Болт
9	Болт М16-6еx80-7796		Болт
10	Гайка М12-6G-5915		Гайка М12-6G-5915
11	Гайка М16-6G-5915		Гайка М16-6G-5915
12	Шайба 12Т 65Г-6402		Шайба 12Т 65Г-6402
13	Шайба 16Т 65Г-6402		Шайба 16Т 65Г-6402
14	Шайба С 16.01 – 6958		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
