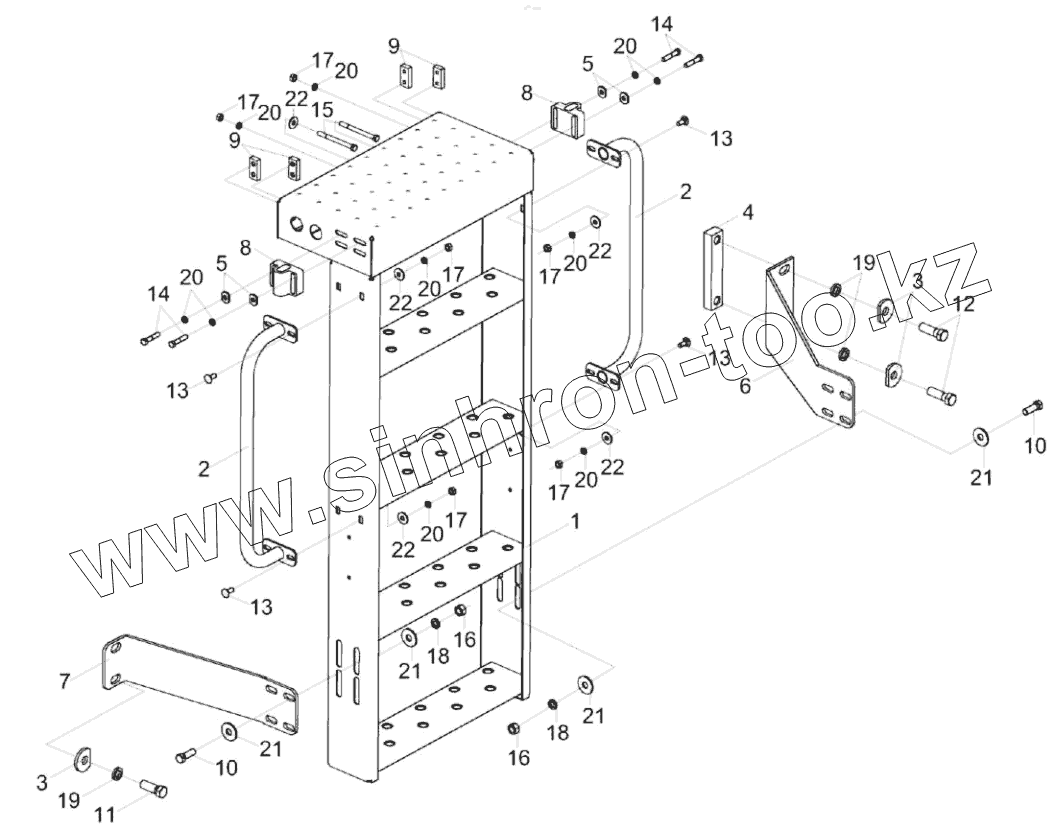

Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка трапа КС-150С-2-0134250

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
13
13
13
13
14
14
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
20
20
20
20
20
20
21
21
21
21
22
22
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КС-150С-2-0134250 КС-150С-2-0134250 Установка трапа
1 КС-150С-2-0134260 Трап
2 КС-150С-2-0134570 Поручень
3 КС-150С-0134456 Шайба
4 КС-150С-0134457 Планка
5 КС-150С-0134462 Шайба
6 КС-150С-0134494 Кронштейн
7 КС-150С-0134495 Кронштейн
8 КС-150С-0134611 Опора
9 КС-150С-0134612 Планка
10 Болт М12-6ex35 – 7796 Болт
11 Болт М16-6ex45 – 7796 Болт
12 Болт М16-6ex50 – 7796 Болт
13 Болт М8-6ex20 – 7802 Болт
14 Болт М8-6ex40 – 7796 Болт
15 Болт М8-6ex90 – 7796 Болт
16 Гайка М12-6G – 5915 Гайка М12-6G–5915
17 Гайка М8-6G – 5915 Гайка М8-6G – 5915
18 Шайба 12Т 65Г-6402 Шайба 12Т 65Г-6402
19 Шайба 16Т 65Г – 6402 Шайба 16Т 65Г – 6402
20 Шайба 8Т 65Г – 6402 Шайба 8Т 65Г – 6402
21 Шайба C.12 – 6958 Шайба
22 Шайба C 8 – 6958 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
