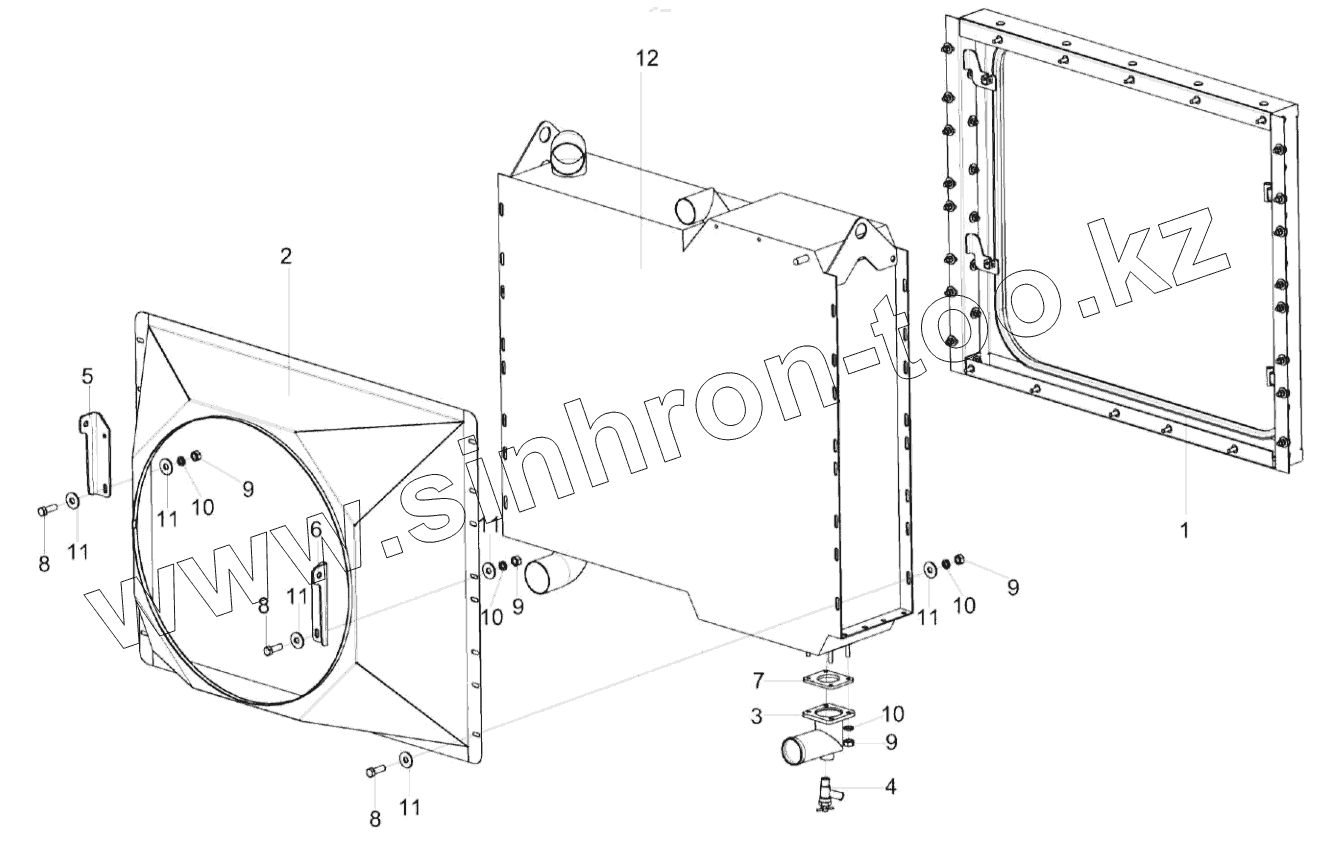

Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка радиатора КС-150С-0116040

Тип техники

Марка

Модель

Схема

КС-150С-0116040

КС-150С-0116040

КС-150С-0116040

1

2

3

4

5

6

7

8

8

8

9

9

9

9

10

10

10

10

11

11

11

11

11

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-150С-0116040	КС-150С-0116040		Установка радиатора
1	КС-150С-0116170		Установка уплотнений
2	КС-150С-0116180		Диффузор
3	КС-150С-0116510		Патрубок
4	УЭС-7-0400770		Кран сливной
5	КС-150С-0116408		Кронштейн
6	КС-150С-0116408-01		Кронштейн
7	УЭС0400014		Прокладка
8	Болт М8-6eХ25 - 7796		Болт
9	Гайка М8-6G - 5915		Гайка М8-6G - 5915
10	Шайба 8Т 65Г - 6402		Шайба 8Т 65Г - 6402
11	Шайба C 8.01 - 6958		Шайба
12	Б КСР150К.1301.0000		Радиатор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
