Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка оборудования кондиционера КС-150С-0121010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

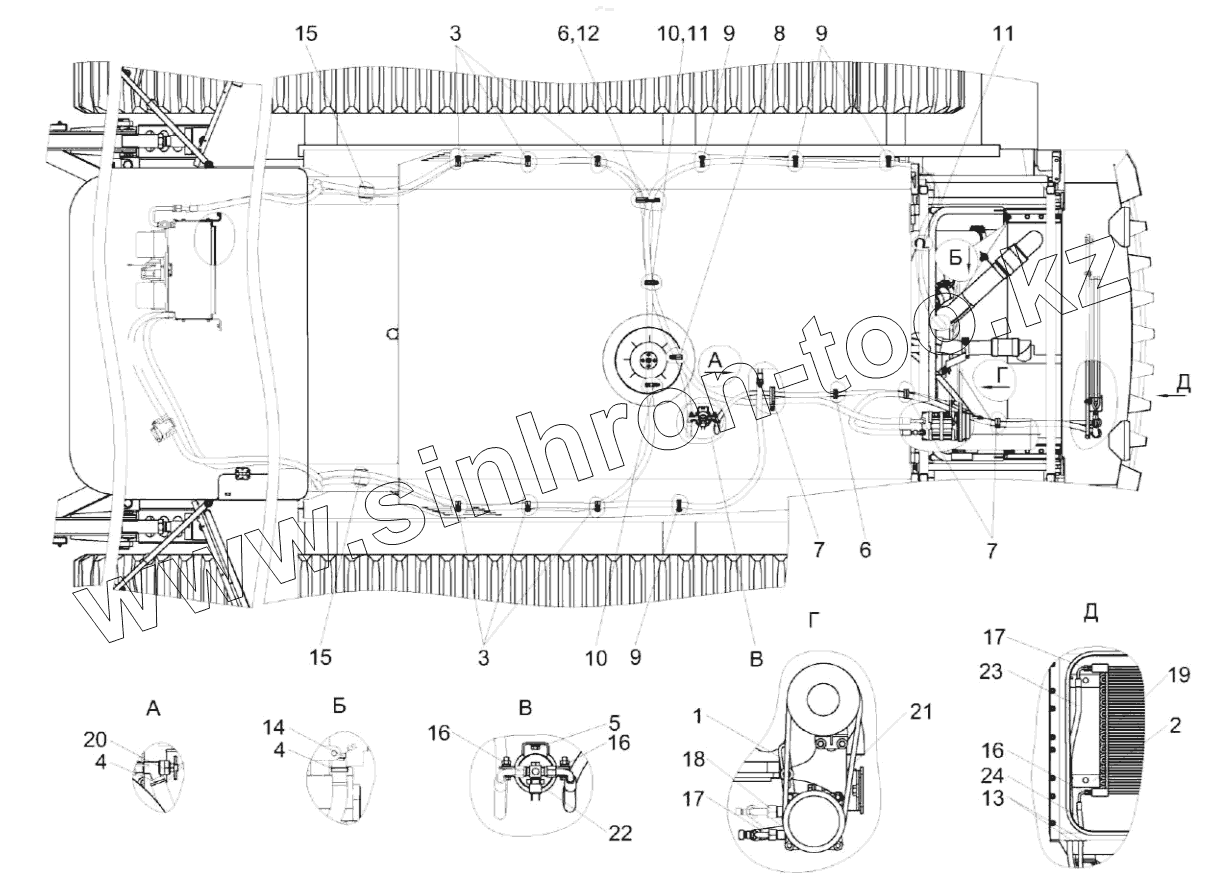

КС-150С-0121010
1
2
3
3
4
4
5
6
6
7
7
8
9
9
9
10
10
11
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
КС-150С-0121010 КС-150С-0121010 Установка оборудования кондиционера
1 КС-150С-0121030 Установка компрессора
2 КС-150С-0121050 Установка конденсатора
3 КС-150С-0121090 Установка скобы
4 А 23.02.260 Хомут
5 КЗК-8-3-0113050 Установка ресивера
6 КЗК-8-3-0113090 Установка хомута
7 КЗК-8-3-0113090-01 Установка хомута
8 КЗК-8-3-0113090-02 Установка хомута
9 КЗК-8-3-0113090-03 Установка хомута
10 КЗК-1420-0113070 Установка хомута
11 КЗР 0700800-07 Хомут
12 УЭС-7-0203150А Скоба
13 КГС 0120032-01 Втулка
14 КНС-6028-0121601 Штуцер
15 ОПЛ 0600016-08 Оплетка
16 08-002562-00 Кольцо уплотнительное 9/16
17 08-003502-00 Кольцо уплотнительное 3/4
18 08-003503-00 Кольцо уплотнительное 7/8
19 99-000503-00 Конденсатор
20 ВС11-О Кран ВС11-О
21 SPA 1275 Ld Ремень
21 SPA 1275 Lw Ремень
22 04-003977-02 Ресивер
23 05-070131-30 Хладонопровод
24 05-070132-30 Хладонопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
