  5. Установка бачка расширительного КС-150С-0116070

Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка бачка расширительного КС-150С-0116070

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
15
15
15
16
17
18
19
19
20
20

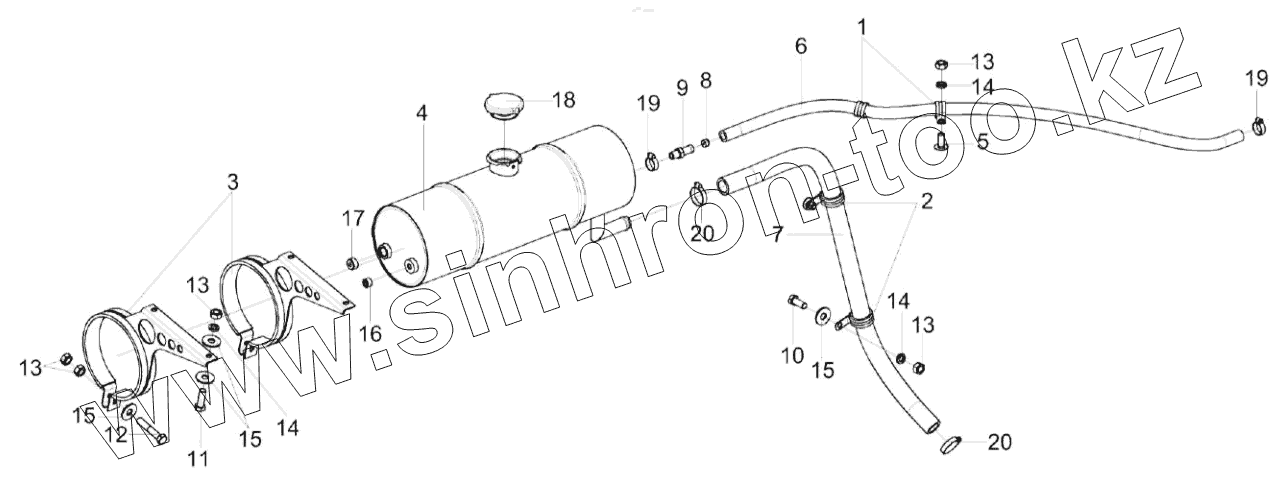

Позиция на иллюстрации Заводской номер детали Название детали
КС-150С-0116070 КС-150С-0116070 Установка бачка расширительного
1 КГС0115770-02 Хомут
2 КГС0115770-06 Хомут
3 КЗК-12-5-0106350 Хомут
4 КЗК-8К-0106600-01 Бачок расширительный
5 КЗК-7-0203601 Болт
6 РНД0140012-60 Рукав
7 УЭС-2-0602001 Рукав
8 УЭС-3-0400006 Дроссель
9 УЭС-7-0400694 Штуцер
10 Болт М8-6eХ20 - 7796 Болт
11 Болт М8-6eХ25 - 7796 Болт
12 Болт М8-6eХ45 - 7796 Болт
13 Гайка М8-6G - 5915 Гайка М8-6G - 5915
14 Шайба 8Т 65Г - 6402 Шайба 8Т 65Г - 6402
15 Шайба C 8.01 - 6958 Шайба
16 Пробка 2-КГ 1/4".10кп.019 Пробка
17 Пробка 2-КГ 3/8".10кп.019 Пробка
18 Пробка А21.01.270-2 Пробка
19 Хомут червячный TORRO 16-27/9 C7W2 Хомут червячный
20 Хомут червячный TORRO 25-40/9 C7W2 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
