Каталог запасных частей к технике: Гомсельмаш KС-150С. Установка аккумуляторов КС-150С-0130000

Тип техники

Марка

Модель

Схема

КС-150С-0130000

КС-150С-0130000

1

1

2

2

3

3

3

3

4

4

4

4

5

5

6

6

7

7

7

7

8

8

9

9

10

10

10

10

11

11

12

12

13

13

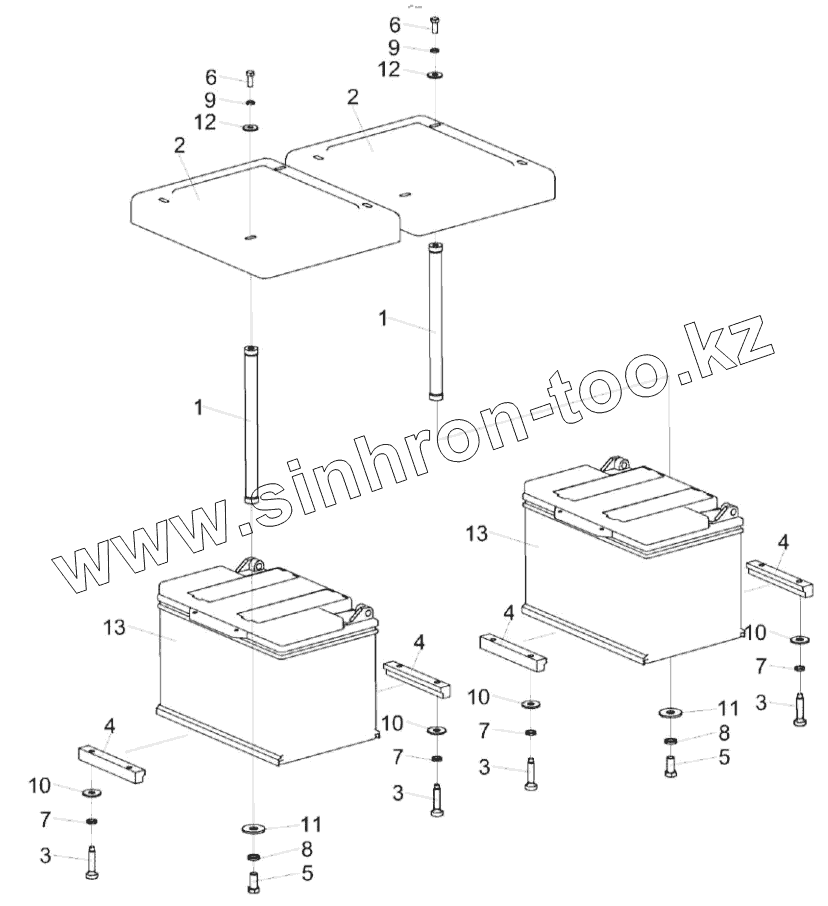

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-150С-0130000	КС-150С-0130000		Установка аккумуляторов
1	КС-100-0130020		Опора
2	КС-150С-0130001		Крышка
3	КС-150С-0130601		Болт
4	КС-150С-0130602		Прижим
5	Болт М12-6еx25-7796		Болт
6	Болт М8-6еx20-7796		Болт
7	Шайба 10Т 65Г-6402		Шайба 10Т 65Г-6402
8	Шайба 12Т 65Г-6402		Шайба 12Т 65Г-6402
9	Шайба 8Т 65Г-6402		Шайба 8Т 65Г-6402
10	Шайба С 10.01 – 6958		Шайба
11	Шайба С 12.01-6958		Шайба
12	Шайба С 8.01-6958		Шайба
13	6СТ-110А		Батарея

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
