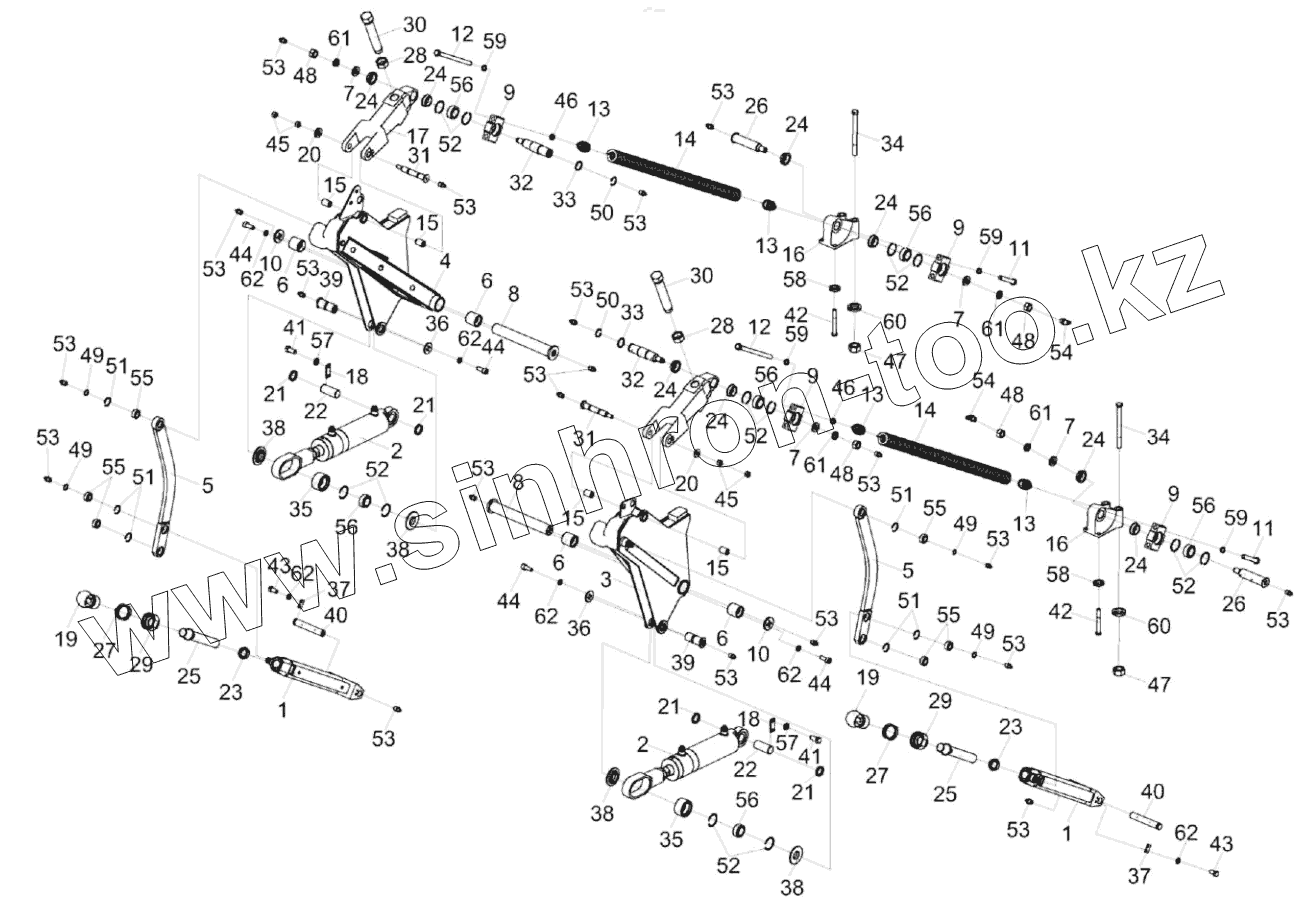

Каталог запасных частей к технике: Гомсельмаш KС-150С. Механизм вывешивания КС-150С-2-0104000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-100-0154030
КС-100-0154030
КС-150С-2-0104000
КС-150С-2-0104000
КС-200-0104080
КС-200-0104080
КС-150С-2-0104090
КС-150С-2-0104090
КС-150С-2-0104070
КС-150С-2-0104070
КС-150С-2-0104020
КС-150С-2-0104020
КС-100-0154040
КС-100-0154040
КС-150С-2-0104020-01
КС-150С-2-0104020-01
1
1
2
2
3
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
44
44
44
45
45
46
46
47
47
48
48
48
48
49
49
49
49
50
50
51
51
51
51
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
54
54
55
55
55
55
56
56
56
56
56
56
57
57
58
58
59
59
59
59
60
60
61
61
61
61
62
62
62
62
62
62
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-0154030 КС-100-0154030 Опора
КС-150С-2-0104000 КС-150С-2-0104000 Механизм вывешивания
КС-200-0104080 КС-200-0104080 Ролик
КС-150С-2-0104090 КС-150С-2-0104090 Толкатель
КС-150С-2-0104070 КС-150С-2-0104070 Тяга
КС-150С-2-0104020 КС-150С-2-0104020 Рычаг верхний
КС-100-0154040 КС-100-0154040 Пружина
КС-150С-2-0104020-01 КС-150С-2-0104020-01 Рычаг верхний
1 КС-150С-2-0104030 Рычаг
2 КС-150С-2-0104050 Гидроцилиндр
3 КС-150С-2-0104040 Рычаг
4 КС-150С-2-0104040-01 Рычаг
5 КС-150С-2-0104080 Тяга
6 КЗК-1420-0109001 Втулка
7 КС-100-0104415 Шайба
8 КС-100-0104625А Ось
9 КС-100-0154602 Опора
10 КС-100-0104626А Шайба
11 КС-100-0154603 Болт
12 КС-100-0154603-01 Болт
13 КС-100-0154604 Пробка
14 КС-100-0154605 Пружина
15 КС-150С-0101001 Втулка
16 КС-150С-2-0104301 Кронштейн
17 КС-150С-2-0104302 Рычаг
18 КС-150С-0104404 Планка
19 КС-150С-2-0104612 Проушина
20 КС-150С-2-0104413 Шайба
21 КС-150С-2-0104606 Кольцо
22 КС-150С-2-0104608 Ось
23 КС-150С-2-0104616 Гайка
24 КС-150С-2-0104621 Втулка
25 КС-150С-2-0104613 Винт
26 КС-150С-2-0104622 Ось
27 КС-150С-2-0104615 Гайка
28 КС-150С-0104627 Гайка
29 КС-150С-2-0104614 Гайка
30 КС-150С-2-0104628 Болт
31 КС-150С-2-0104629 Ось
32 КС-150С-2-0104631 Ось
33 КС-150С-2-0104632 Кольцо
34 КС-150С-2-0134614-01 Болт
35 КС-200-0104608 Ролик
36 КС-200-0104415 Шайба
37 КС-200-0104416 Пластина
38 КС-200-0104609 Шайба
39 КС-200-0104611 Ось
40 КС-200-0104627 Ось
41 Болт М10-6ех20 – 7796 Болт М10-6ех20 – 7796
42 Болт М16-6ех130 – 7796 Болт М16-6ех130 – 7796
43 Болт М8-6ех16 – 7796 Болт М8-6ех16 – 7796
44 Винт М8-6ех20-11738 Винт М8-6ех20-11738
45 Гайка М16-6G-5915 Гайка М16-6G-5915
46 Гайка М18Х1,5-6G-2526 Гайка М18Х1,5-6G-2526
47 Гайка М20-6G-5915 Гайка М20-6G-5915
48 Гайка М24-6G-5915 Гайка
49 Кольцо В25-13940 Кольцо В25-13940
50 Кольцо В40-13941 Кольцо
51 Кольцо В42-13941 Кольцо
52 Кольцо В62 - 13941 Кольцо
53 Масленка 1.2 – 19853 Масленка 1.2 – 19853
54 Масленка 2.2 – 19853 Масленка 2.2 – 19853
55 Подшипник ШС25 - 3635 Подшипник
56 Подшипник ШСП40 - 3635 Подшипник
57 Шайба 10Т 65Г – 6402 Шайба 10Т 65Г – 6402
58 Шайба 16Т 65Г – 6402 Шайба 16Т 65Г – 6402
59 Шайба 18Т 65Г – 6402 Шайба
60 Шайба 20Т 65Г – 6402 Шайба 20Т 65Г – 6402
61 Шайба 24Т 65Г – 6402 Шайба
62 Шайба 8Т 65Г – 6402 Шайба 8Т 65Г – 6402
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
