Каталог запасных частей к технике: Гомсельмаш KС-150С. Гидросистема силовых гидроцилиндров КС-150С-2-0602000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

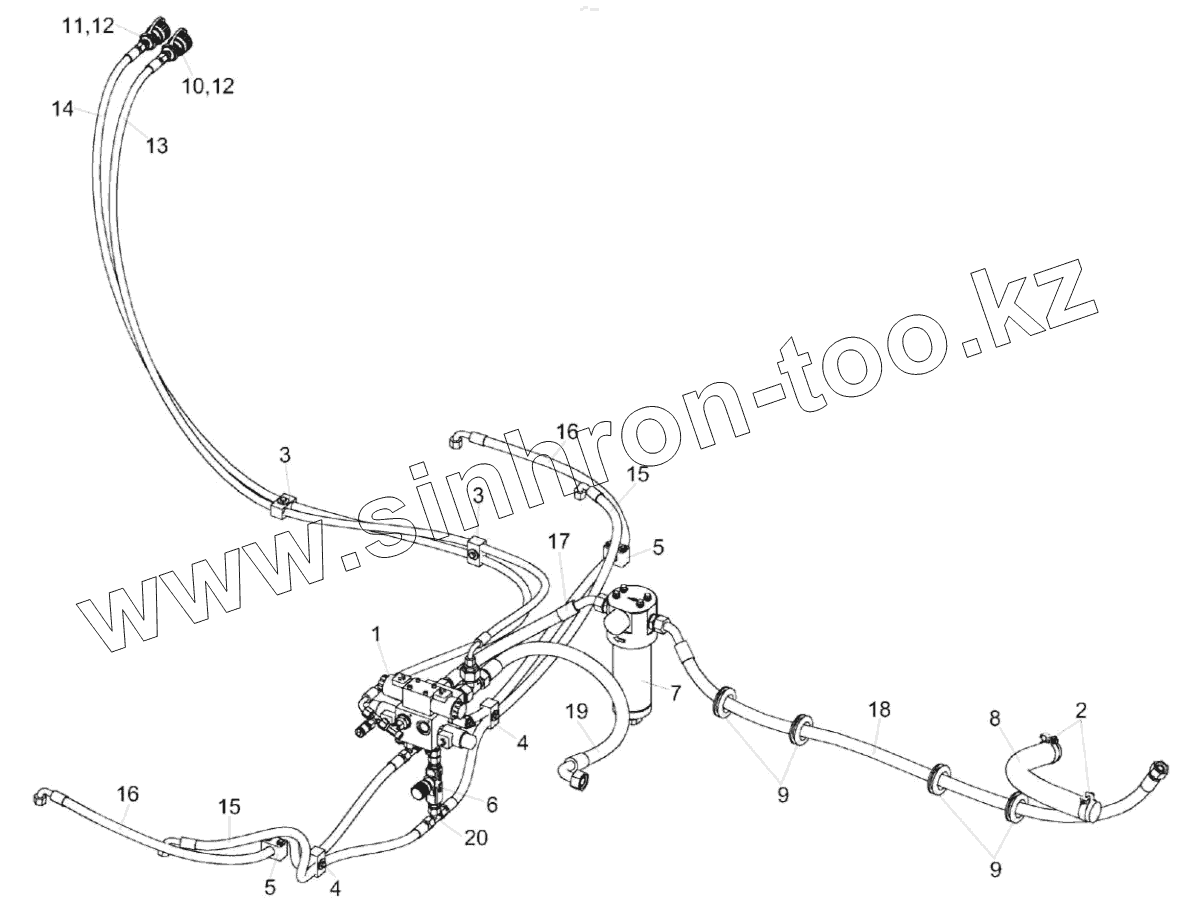

КС-150С-2-0602000
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
КС-150С-2-0602000 КС-150С-2-0602000 Гидросистема силовых гидроцилиндров
1 КС-150С-2-0602300 Гидроблок
2 А 23.02.170 Хомут стяжной
3 ГПД 0601160 Установка зажима
4 ГПД 0601180 Установка зажима
5 ГПО 0601220 Установка зажима
6 КС-100-0602320 Дроссель с обратным клапаном регулируемый
7 КС-200-0602300 Фильтр напорный
8 РНД 0320022-30 Рукав
9 529И-3724065 Втулка
10 QRC-FH-06-DF-24-K-RD Заглушка
11 QRC-FH-06-DF-24-K-GN Заглушка
12 QRC-FF-06-F-08LB-BT-W3 Муфта
13 РВД 8-2SC-М16Х1,5-24°-2250-0°-90° Рукав высокого давления
14 РВД 8-2SC-М16Х1,5-24°-2500-0°-90° Рукав высокого давления
15 РВД 10-2SC-М18Х1,5-24°-1100-0°-90° Рукав высокого давления
16 РВД 10-2SC-М18Х1,5-24°-1400-0°-90° Рукав высокого давления
17 РВД 16-2SC-М26Х1,5-24°-500-0°-45° Рукав высокого давления
18 РВД 16-2SC-М26Х1,5-24°-1450-0°-45° Рукав высокого давления
19 РВД 20-1SC-М30Х2-24°-800-0°-90° Рукав высокого давления
20 ET12LOMDCF Тройник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
