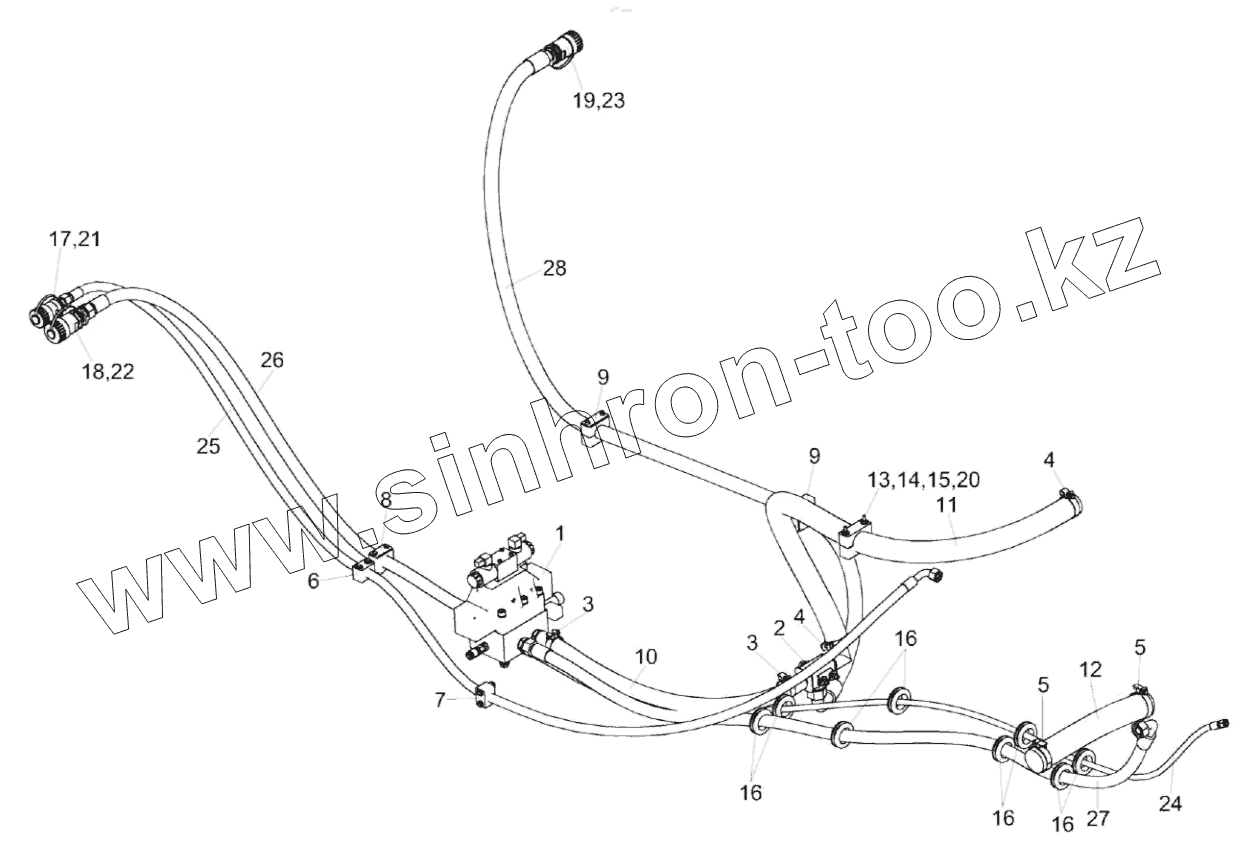

Каталог запасных частей к технике: Гомсельмаш KС-150С. Гидросистема рабочих органов КС-150С-0604000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-150С-0604000
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
КС-150С-0604000 КС-150С-0604000 Гидросистема рабочих органов
1 КС-150С-0604300 Гидроблок
2 КС-150С-0604600 Коллектор
3 А 23.02.170 Хомут стяжной
4 А 23.02.180 Хомут стяжной
5 А 23.02.190 Хомут стяжной
6 ГПО 0601220 Установка зажима
7 ГПО 0601220-02 Установка зажима
8 ГПО 0601280 Установка зажима
9 ГПО 0601350 Установка зажима
10 РНД 0250022-44 Рукав
11 РНД 0380022-81 Рукав
12 РНД 0510022-28 Рукав
13 СКС 0602676А-02 Шпилька
14 Гайка М6-6G-5915 Гайка М6-6G-5915
15 Шайба C 6.01-6958 Шайба
16 529И-3724065 Втулка
17 QRC-FF-12-DF-36-K-BK Заглушка
18 QRC-FF-19-DF-46-K-RD Заглушка
19 QRC-FF-19-DF-46-K-BK Заглушка
20 650,8 PPH Зажим
21 QRC-FF-12-F-15LB-BT-W3 Муфта
22 QRC-FF-19-F-22LB-BT-W3 Муфта
23 QRC-FF-19-F-28LB-BT-W3 Муфта
24 РВД 6-1SC-М14Х1,5-24°-2300-0°-90° Рукав высокого давления
25 РВД 12-2SC-М22Х1,5-24°-2950-0°-90° Рукав высокого давления
26 РВД 20-2SC-М30Х2-24°-1420 Рукав высокого давления
27 РВД 20-2SC-М30Х2-24°-1900-0°-90° Рукав высокого давления
28 РВД 25-1SC-М36Х2-24°-2450-0°-90° Рукав высокого давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
