Каталог запасных частей к технике: Гомсельмаш KС-150С. Гидронасос двухсекционный привода хода КС-150С-0601100

Тип техники

Марка

Модель

Схема

КС-150С-0601870

КС-150С-0601100

ГШО 6014240-01

ГША 0624640-03

ГША 0624610-02

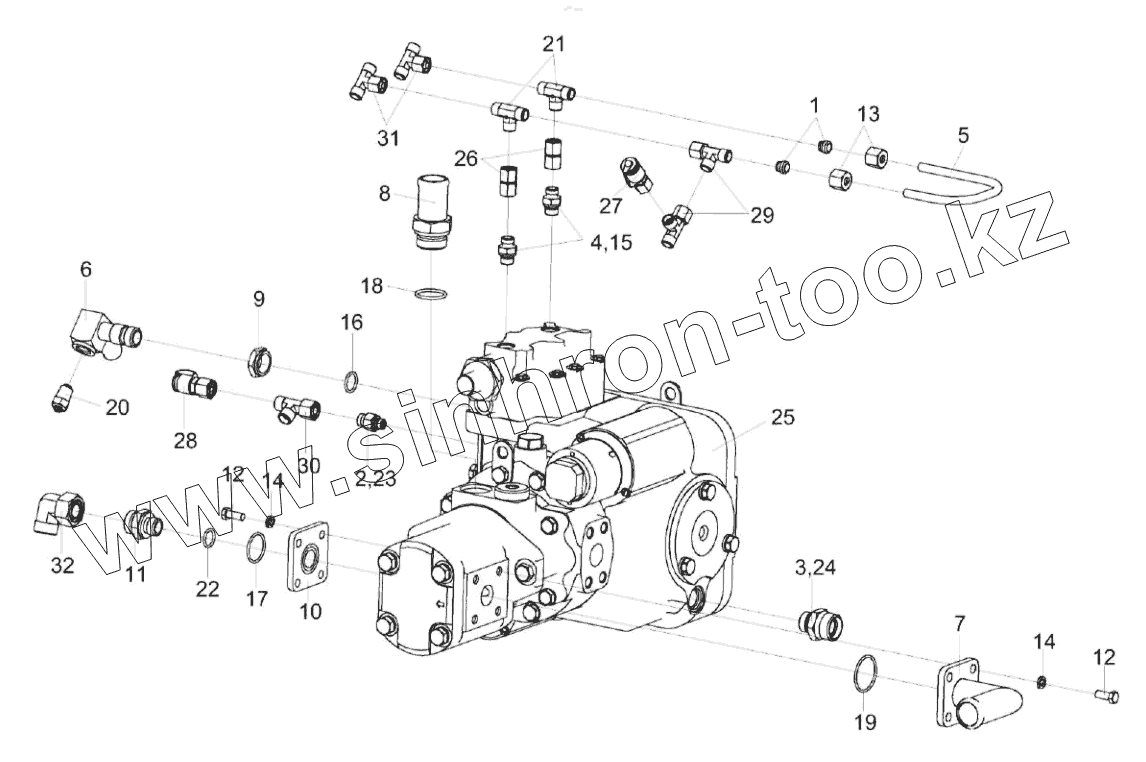

Позиция на иллюстрации	Заводской номер детали	Название детали
КС-150С-0601870	КС-150С-0601870	Трубопровод
КС-150С-0601100	КС-150С-0601100	Гидронасос двухсекционный привода хода
ГШО 6014240-01	ГШО 6014240-01	Штуцер
ГША 0624640-03	ГША 0624640-03	Штуцер
ГША 0624610-02	ГША 0624610-02	Штуцер
1	ГКВ 0600612	Кольцо
2	ГША 0624601-02	Штуцер
3	ГША 0624604-03	Штуцер
4	ГШО 6014624-01	Штуцер
5	КС-150С-0601807	Труба
6	КС-150С-0601610	Тройник
7	КС-200-0602600	Фланец
8	КЗК-12-0601619	Штуцер
9	КИЛ 0108602	Контргайка
10	КИЛ 0118661	Фланец
11	КС-200-0602604	Штуцер
12	Болт М8-6eХ20 - 7796	Болт
13	Гайка накидная 2-8.016 - 23353	Гайка
14	Шайба 8Т 65Г - 6402	Шайба 8Т 65Г - 6402
15	Кольцо 011-015-25-2-2 – 18829/9833	Кольцо
16	Кольцо 019-023-25-2-2 - 18829/9833	Кольцо
17	Кольцо 030-034-25-2-2 - 18829/9833	Кольцо
18	Кольцо 030-035-30-2-2 -18829/9833	Кольцо
19	Кольцо 038-042-25-2-2 - 18829/9833	Кольцо
20	ДУТЖ-01	Датчик ДУТЖ-01
21	Клапан "ИЛИ" WV08LOMDCF	Клапан
22	Кольцо уплотнительное 16,5Х2,5 70 NBR	Кольцо уплотнительное
23	Кольцо уплотнительное 8,9Х1,83 70 NBR	Кольцо
24	Кольцо уплотнительное 19,8Х2,46 70 NBR	Кольцо
25	PVH112/HD1_R1D2A_A1E16AB+GP2.5 K25R-A333A-F_N	Тандем насосов
26	GZ08LCF	Переходник
27	АВ20-11/ВО8L	Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
28	АВ20-11/В10L	Соединение резьбовое с колпачком
29	EL08LOMDCF	Тройник
30	EL10LOMDCF	Тройник
31	ET08LOMDCF	Тройник
32	EW18LOMDCF	Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
