Каталог запасных частей к технике: Гомсельмаш KС-100. Установка муфт КС-100-0604910А

Тип техники

Марка

Модель

Схема

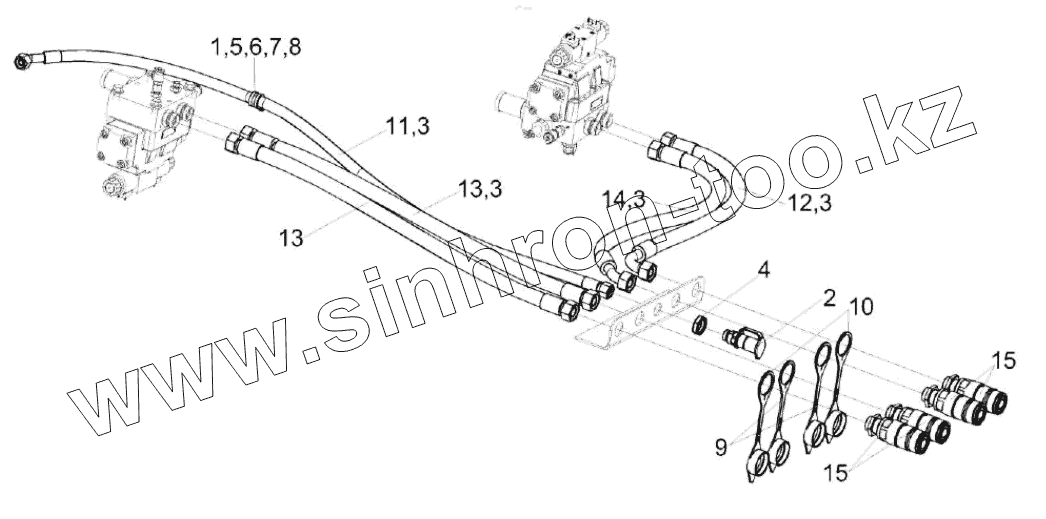

КС-100-0604910А

1

2

3

3

3

3

4

5

6

7

8

9

10

11

12

13

13

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-100-0604910А	КС-100-0604910А		Установка муфт
1	КГС 0115770-02		Хомут
2	КВК 0601450		Полумуфта внутренняя
3	ОПЛ 0600016-08		Оплетка
4	ПКК 0135665		Гайка специальная
5	Болт М8-6eХ20-7796		Болт М8-6eХ20-7796
6	Гайка М8-6G-5915		Гайка М8-6G-5915
7	Шайба 8Т.65Г-6402		Шайба 8Т.65Г-6402
8	Шайба C.8.01-11371		Шайба
9	QRC-FF-19-DF-46-K-RD		Заглушка
10	QRC-FF-19-DF-46-K-BK		Заглушка
11	РВД 12-2SC-М22Х1,5-24°-1400-0°-45°		Рукав высокого давления
12	РВД 20-2SC-М30Х2-24°-800-0°-90°		Рукав высокого давления
13	РВД 20-2SC-М30Х2-24°-840		Рукав высокого давления
14	РВД 20-2SC-М30Х2-24°-880-0°-45°		Рукав высокого давления
15	QRC-FF-19-F-22LB-BT-W3		Муфта

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
