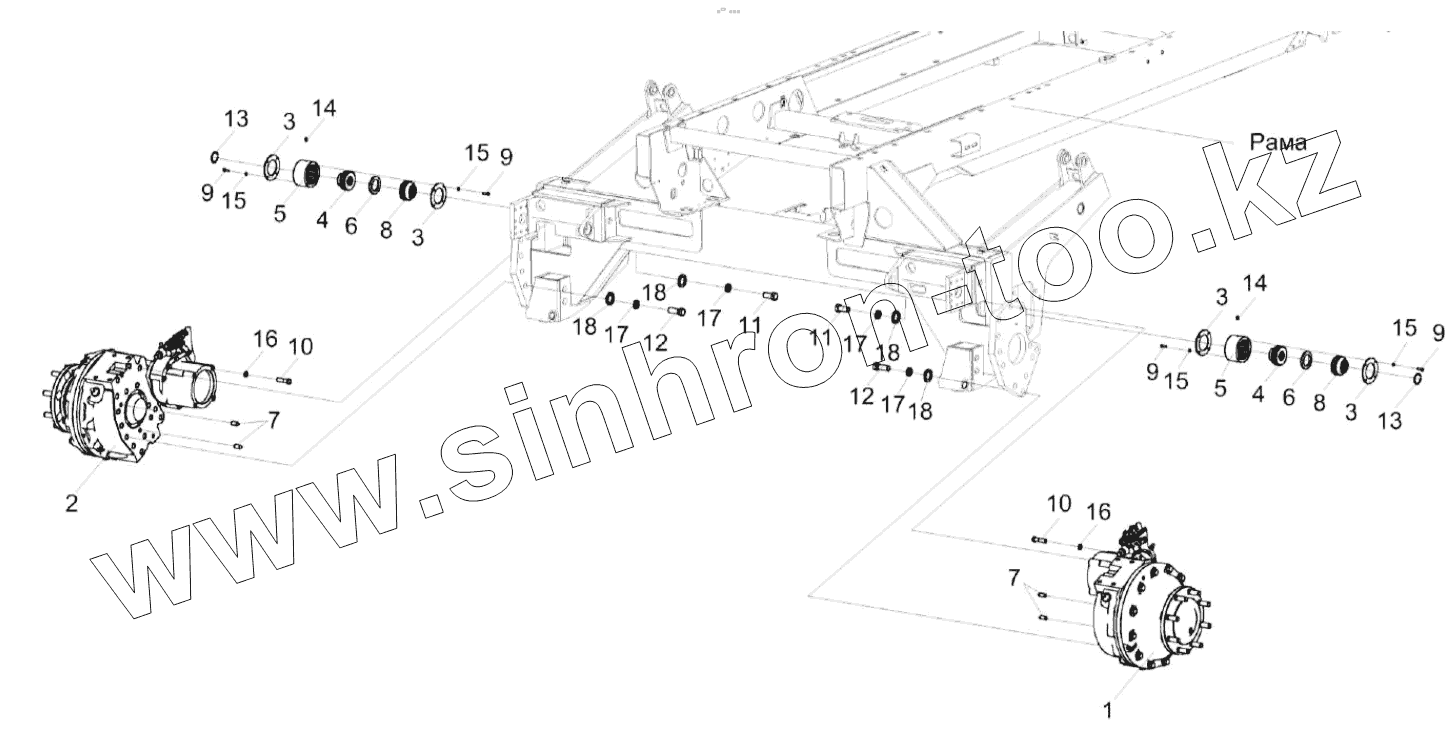

Каталог запасных частей к технике: Гомсельмаш KС-100. Установка моста КС-100-5-0107000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-100-5-0107050
КС-100-5-0107050
КС-100-5-0107000
КС-100-5-0107000
1
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-5-0107050 КС-100-5-0107050 Муфта
КС-100-5-0107000 КС-100-5-0107000 Установка моста
1 КС-100-5-0107020 Редуктор бортовой
2 КС-100-5-0107020-01 Редуктор бортовой
3 КВК-6033С-0107421 Крышка
4 КВК-6033С-0107608 Полумуфта
5 КВК-6033С-0107609 Обойма
6 КВК-6033С-0107805 Втулка
7 КЗК-1119Р-0107602 Штифт
8 КС-100-5-0107601 Полумуфта
9 Болт М8-6eх25-7796 Болт М8-6eх25-7796
10 Болт М16-6eх60-7796 Болт
11 Болт М24-6eх55-7796 Болт
12 Болт М24-6eх65-7796 Болт
13 Кольцо В45-13940 Кольцо
14 Масленка 1.2.-19853 Масленка
15 Шайба 8Т.65Г 06-6402 Шайба
16 Шайба 16Т.65Г-6402 Шайба
17 Шайба 24Т.65Г-6402 Шайба
18 Шайба C.24.01– 11371 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
