Каталог запасных частей к технике: Гомсельмаш KС-100. Фильтр напорный КС-200-0602300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ФСК 0000010
ФСК 0000100
ФСК 0501000
ГШМ 6027240-05
КС-200-0602300
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14

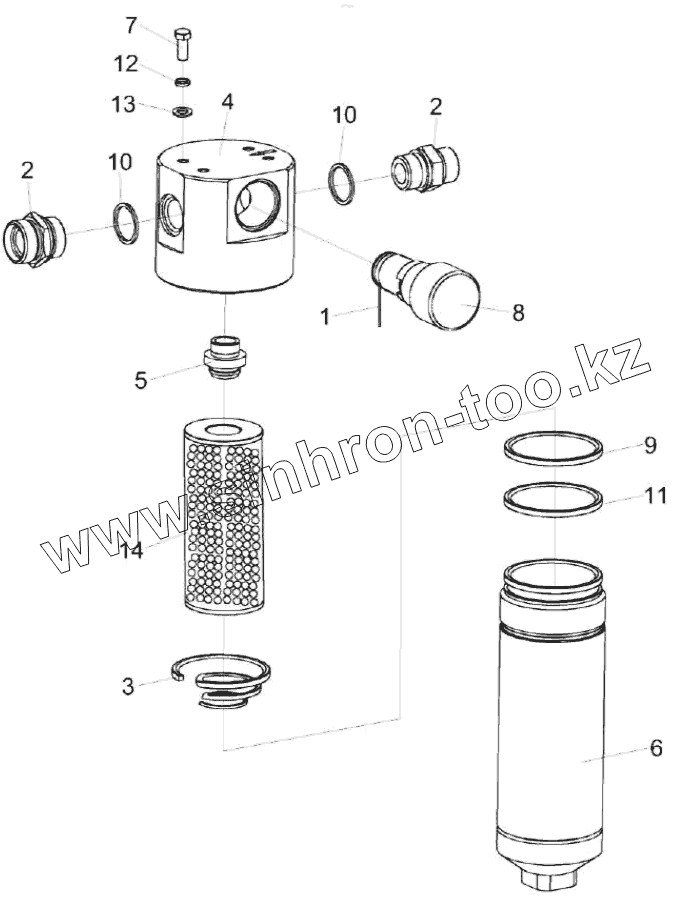

Позиция на иллюстрации Заводской номер детали Название детали
ФСК 0000010 ФСК 0000010 Фильтр напорный
ФСК 0000100 ФСК 0000100 Корпус фильтра
ФСК 0501000 ФСК 0501000 Головка фильтра
ГШМ 6027240-05 ГШМ 6027240-05 Штуцер
КС-200-0602300 КС-200-0602300 Фильтр напорный
1 КС-200-0700060 Провод
2 ГШМ 6027624-05 Штуцер
3 ФСК 0000601 Пружина
4 ФСК 0301601-01 Корпус
5 ФСК 0301602А Втулка
6 ФСК 0401000 Стакан
7 Болт М8-6еХ20-7796 Болт
8 УЭС 0603660-01У2 Клапан-сигнализатор
9 Кольцо 075-080-25-2-2-18829 / 9833 Кольцо
10 Кольцо KBG3/4-M26-M27 Кольцо
11 Кольцо КФ-80-76-24-BY23 Кольцо
11 ФГИ 12/3.00.00.01 Кольцо защитное
12 Шайба 8Т.65Г-6402 Шайба 8Т.65Г-6402
13 Шайба С.8.01-11371 Шайба С.8.01-11371
14 CCH302FV1 Фильтроэлемент
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
