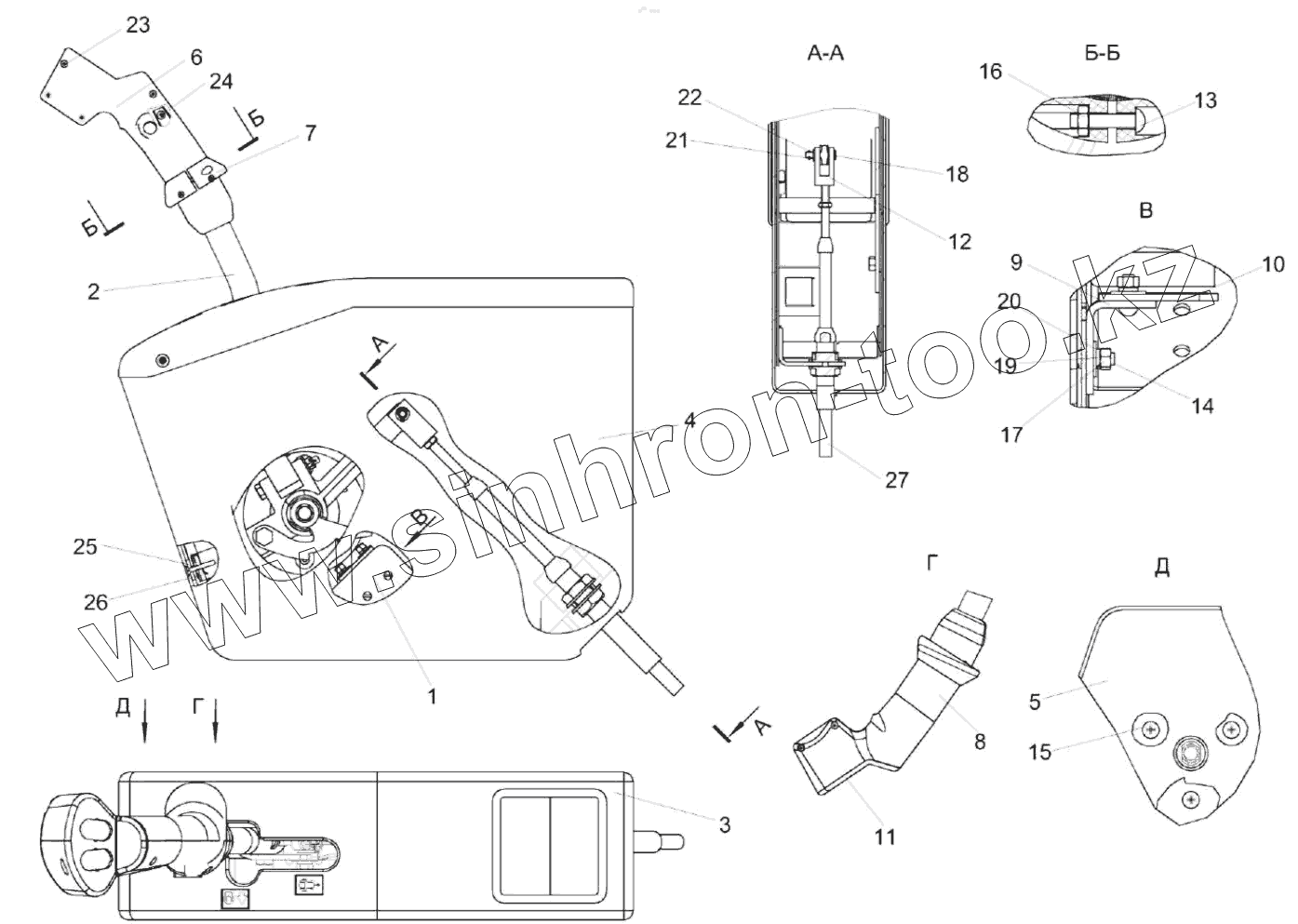

Каталог запасных частей к технике: Гомсельмаш KС-100. Блок управления КС-100-2-0119890

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-100-2-0119890
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-2-0119890 КС-100-2-0119890 Блок управления
1 КЗК-12-0119900А Корпус
2 КЗК-12-0119920Б Рычаг
3 КЗК-12-0122040 Крышка
4 КЗК-12-0119049 Кожух
5 КЗК-12-0119051 Кожух
6 КЗК-12-0119053А Корпус
7 КЗК-12-0119054 Упор
8 КЗК-12-0119065 Корпус
9 КЗК-12-0122415 Уголок
10 КЗК-12-0122418 Пластина
11 КС-100-0119066 Панель
12 УЭС 0301601-01 Вилка
13 Винт B.М3-6eх14-17473 Винт
14 Винт B.М5-6eх14-17473 Винт
15 Винт B2.М8-6eх16-17475 Винт
16 Гайка М3-6G-5927 Гайка
17 Гайка М5-6G-5927 Гайка М5-6G-5927
18 Ось 6-6 b12х30-9650 Ось
19 Шайба 5Т.65Г-6402 Шайба
20 Шайба C 5-6958 Шайба
21 Шайба C.6-11371 Шайба
22 Шплинт 1,6х12-397 Шплинт 1,6х12-397
23 Шуруп 3,0х12 Шуруп
24 Шуруп 3-4х13-1145 Шуруп
25 Шуруп 4-5Х20-1146 Шуруп
26 6430-5325264 Держатель
27 113-075-02300 Трос дистанционного управления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
