Каталог запасных частей к технике: Гомсельмаш KС-100. Установка площадки входа КС-100-2-0134000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

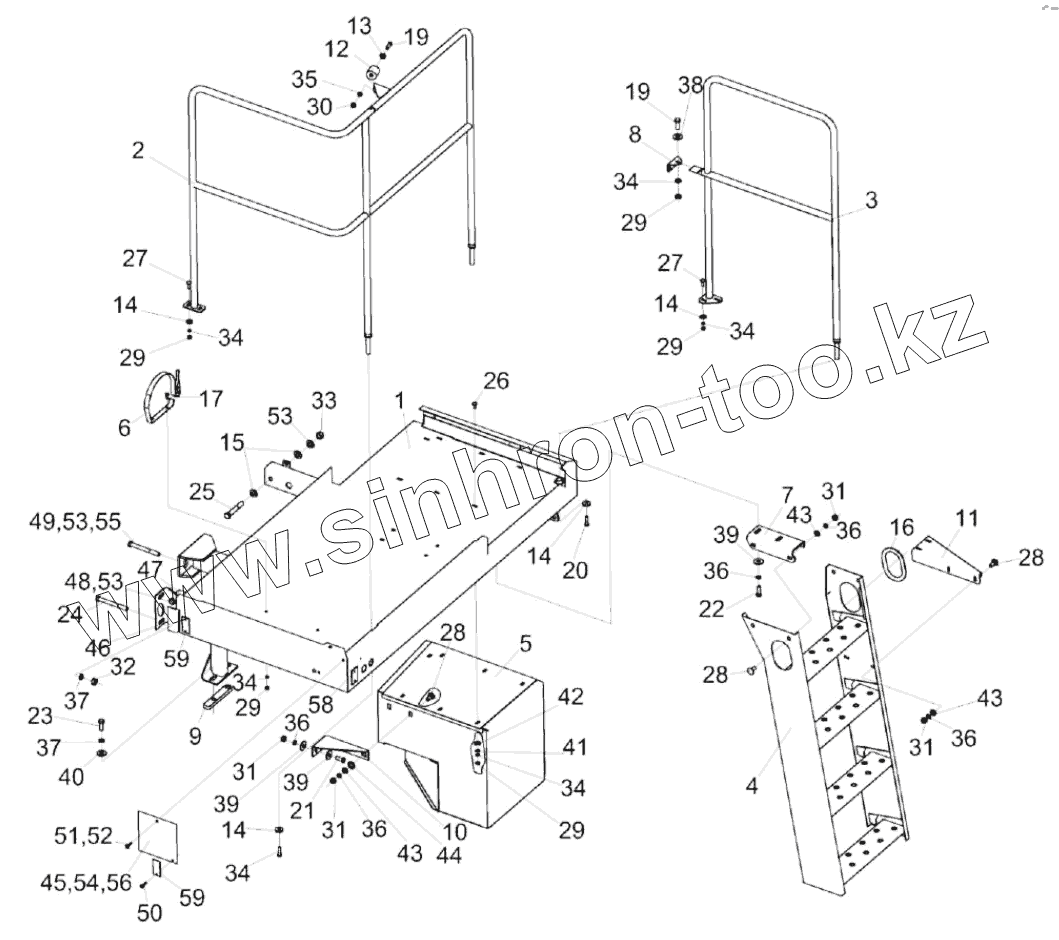

КС-100-2-0134000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
19
19
20
21
22
23
24
25
26
27
27
28
28
28
29
29
29
29
29
30
31
31
31
31
32
33
34
34
34
34
34
34
35
36
36
36
36
36
37
37
38
39
39
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
52
53
53
53
54
55
56
58
59
59
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-2-0134000 КС-100-2-0134000 Установка площадки входа
1 КС-100-0134010 Площадка входа
2 КС-100-0134060 Поручень
3 КС-100-0134070 Поручень
4 КС-100-0134140 Трап
5 КС-100-2-0136000 Ящик инструментальный
6 КЗК-12-0100430 Хомут
7 КС-100-0134439 Кронштейн
8 КС-100-0134448 Уголок
9 КС-100-2-0134458 Пластина
10 КС-100-0134464 Кронштейн
11 КС-100-0134467 Кронштейн
12 АМ 84.00.013 Обойма
13 АМ 84.00.605 Втулка
14 КЗР 0221417 Шайба
15 УЭС 0108415 Шайба
16 УЭС 1000005 Уплотнение
17 Болт М8-6ex16 – 7796 Болт
18 Болт М8-6ex20 – 7796 Болт
19 Болт М10-6ex30 – 7796 Болт
20 Болт М10-6ex35 – 7796 Болт
21 Болт М12-6gx30 – 7796 Болт
22 Болт М12-6ex35 – 7796 Болт
23 Болт М14-6ex40 – 7796 Болт
24 Болт М14-6ex130 – 7796 Болт
25 Болт М16-6ex100 – 7796 Болт
26 Болт М8-6ex20 – 7802 Болт
27 Болт М8-6ex25 – 7802 Болт
28 Болт М12-6ex30 – 7802 Болт
29 Гайка М8-6G – 5915 Гайка М8-6G – 5915
30 Гайка М10-6G – 5915 Гайка М10-6G–5915
31 Гайка М12-6G – 5915 Гайка М12-6G–5915
32 Гайка М14-6G – 5915 Гайка М14-6G – 5915
33 Гайка М16-6G – 5915 Гайка М16-6G – 5915
34 Шайба 8Т 65Г - 6402 Шайба 8Т 65Г - 6402
35 Шайба 10Т 65Г – 6402 Шайба 10Т 65Г – 6402
36 Шайба 12Т 65Г - 6402 Шайба 12Т 65Г - 6402
37 Шайба 14Т 65Г – 6402 Шайба 14Т 65Г – 6402
38 Шайба C 8 – 6958 Шайба
39 Шайба A 12 – 6958 Шайба
40 Шайба C 14 – 6958 Шайба
41 Шайба C.8 – 11371 Шайба
42 Шайба C.10 – 6958 Шайба
43 Шайба C.12 – 11371 Шайба
44 Шайба C.16 – 11371 Шайба
45 КС-100-2-0134080 Бампер
46 КС-100-2-0134220 Кронштейн
47 КС-100-2-0134604 Закладная
48 Болт М16-6ex55 – 7796 Болт
49 Болт М16-6ex90 – 7796 Болт
50 Винт В.М6-6ех14 – 17473 Винт В.М6-6ех14 – 17473
51 Винт В.М6-6ех14 – 17473 Винт В.М6-6ех14 – 17473
52 Гайка М6-6G – 5915 Гайка М6-6G – 5915
53 Шайба 16Т 65Г – 6402 Шайба 16Т 65Г – 6402
54 Шайба 6Т 65Г – 6402 Шайба 6Т 65Г – 6402
55 Шайба C 16 – 6958 Шайба
56 Шайба C 6 – 6958 Шайба
57 Шайба C 6 – 11371 Шайба
58 3212.3731 Световозвращатель
59 3222.3731 Световозвращатель 3222.3731
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
